Разборка генератора
Снимите кожух 8 (рис. 9-13), отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 12 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода «D+» регулятора напряжения.

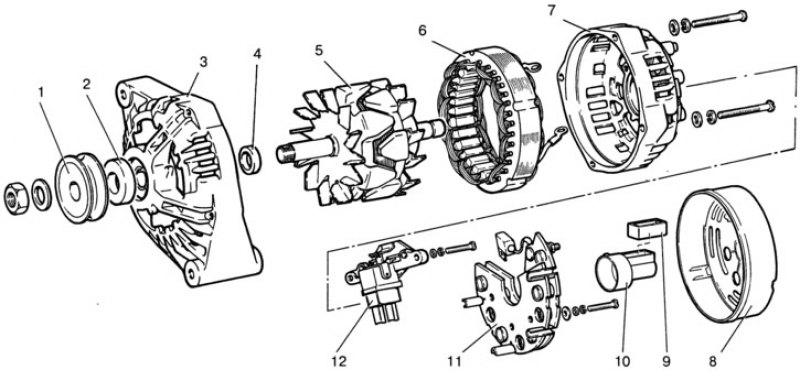

Рис. 9-13. Детали генератора: 1 - шкив; 2 - шайба; 3 - передняя крышка; 4 - дистанционное кольцо; 5 - ротор; 6 - статор; 7 - задняя крышка; 8 - кожух; 9 - прокладка; 10 - защитная втулка; 11 - выпрямительный блок с конденсатором; 12 - щеткодержатель с регулятором напряжения.
Выньте защитную втулку 10 вместе с прокладкой 9. Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу «В+» выпрямительного блока.
Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора.
Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4.
Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой.
Замена регулятора напряжения или щеток
Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому, если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше чем на 5 мм), заменяется целиком весь узел.
Замена подшипников ротора
Передний подшипник вала ротора запрессован и за-вальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником.
Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник.
Замена дополнительных диодов
Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод.
Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.
