Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми.
Установите генератор на стенд и выполните соединения, как показано на рис. 9-7. Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 80 А.

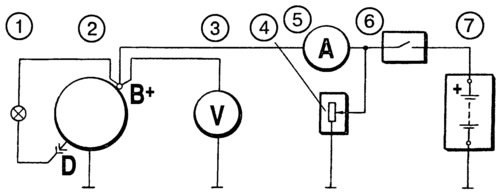

Рис. 9-7. Схема соединений для проверки генератора на стенде: 1 - контрольная лампа 12 В, 3 Вт; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - выключатель; 7 - аккумуляторная батарея.
Если замеренная величина тока отдачи значительно меньше, то это говорит о неисправностях в обмотках статора и ротора или о повреждении вентилей. В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности .
Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин-1. Реостатом 4 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть 13,2-14,7 В при температуре окружающего воздуха и генератора (25±10)°С.
Если напряжение не укладывается в указанные пределы, то замените щеткодержатель с регулятором напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и вентили генератора.
Проверка генератора электронным осциллографом
Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.
Для проверки соберите схему согласно рис. 9-8. Отсоедините провод общего вывода трех дополнительных диодов от штекера «D+» регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с «массой» генератора. К штекеру «D+» регулятора присоедините провод от аккумуляторной батареи через выключатель 1. Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

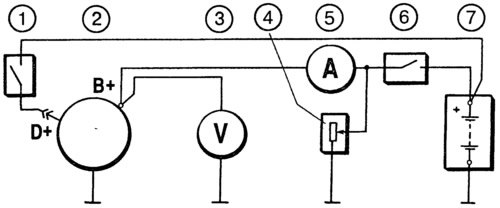

Рис. 9-8. Схема соединений для проверки генератора осциллографом: 1 - выключатель; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - выключатель; 7 - аккумуляторная батарея.
Включите электродвигатель стенда и доведите частоту вращения ротора до 1500-2000 мин-1. Выключателем 6 отключите аккумуляторную батарею от клеммы «В+» генератора и реостатом 4 установите ток отдачи 10 А.

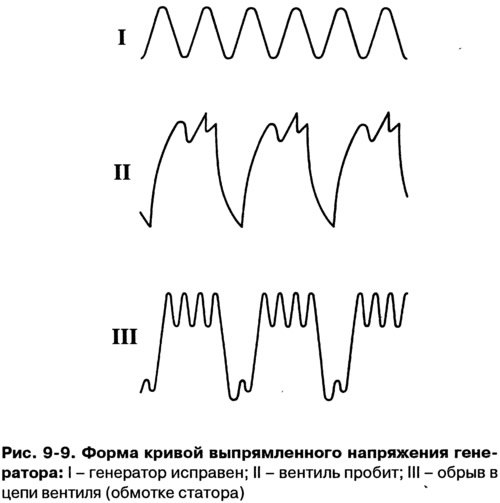

Проверьте по осциллографу напряжение на клемме «В+» генератора. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 9-9, I). Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямительного блока - форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 9-9, II и III).
Проверив форму кривой напряжения на клемме «В+» генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере «D» генератора при отсоединенном проводе от штекера «D+» регулятора напряжения. Штекер «D» является общим выводом трех дополнительных диодов, питающих обмотку возбуждения при работе генератора. Форма кривой напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.
Проверка обмотки возбуждения ротора
Обмотку возбуждения можно проверить не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. Зачистив при необходимости шлифовальной шкуркой контактные кольца, омметром или контрольной лампой проверяют, нет ли обрыва в обмотке возбуждения и не замыкается ли она с «массой».
Проверка статора
Статор проверяется отдельно, после снятия выпрямительного блока.
В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора и не замыкаются ли ее витки на «массу».
Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямительного блока. Статор с такой поврежденной обмоткой замените.
Наконец, после разборки генератора необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.
Проверка вентилей выпрямительного блока
Исправный вентиль пропускает ток только в одном направлении. Неисправный - может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из вентилей выпрямителя необходимо заменять целиком выпрямительный блок.
Короткое замыкание вентилей выпрямительного блока можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора и сняв кожух с задней крышки генератора. Также отсоединяется провод от вывода «D+» регулятора напряжения. Проверить можно омметром или с помощью лампы (1-5 Вт, 12 В) и аккумуляторной батареи, как показано на рис. 9-10.

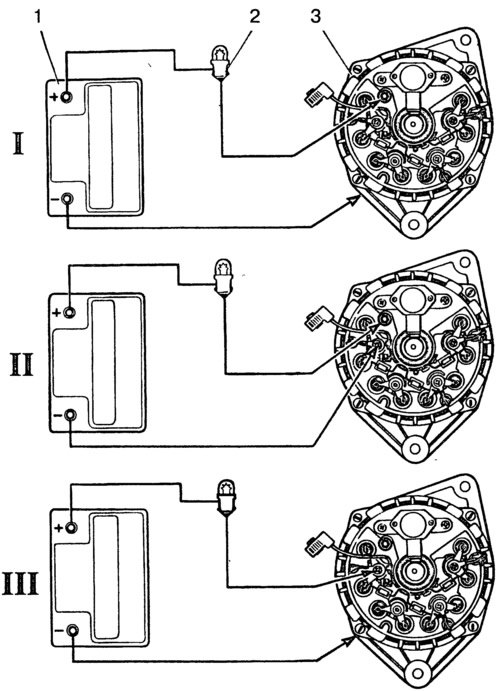

Рис. 9-10. Схемы для проверки вентилей выпрямителя: 1 - аккумуляторная батарея; 2 - контрольная лампа; 3 - генератор; I - проверка одновременно «положительных» и «отрицательных» вентилей; II - проверка «положительных» вентилей; III - проверка «отрицательных» вентилей.
Примечание. С целью упрощения крепления деталей выпрямителя три вентиля (с красной меткой) создают на корпусе «плюс» выпрямительного блока. Эти вентили «положительные», и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом «В+» генератора. Другие три вентиля («отрицательные»с черной меткой) имеют на корпусе «минус» выпрямительного блока. Они запрессованы в другую пластину выпрямительного блока, соединенную с «массой».
Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» вентилях. Для этого «плюс» батареи через лампу подсоедините к выводу «В+» генератора, а «минус» к корпусу генератора (рис. 9-10, I). Если лампа горит, то «отрицательные» и «положительные» вентили имеют короткое замыкание.
Для проверки короткого замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора, а «минус» - с одним из фазных выводов обмотки статора (рис. 9-10, II). Горение лампы укажет на короткое замыкание одного или нескольких «положительных» вентилей.
Короткое замыкание «отрицательных» вентилей можно проверить, соединив «плюс» батареи через лампу с одним из фазных выводов обмотки статора, а «минус» с корпусом генератора (рис. 9-10, III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» вентилях. Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание вентилей.
Обрыв в вентилях без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20-30%) величины тока отдачи по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения тока отдачи является обрыв в вентилях.
Проверка дополнительных диодов
Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рис. 9-11. Так же как и для проверки вентилей выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.

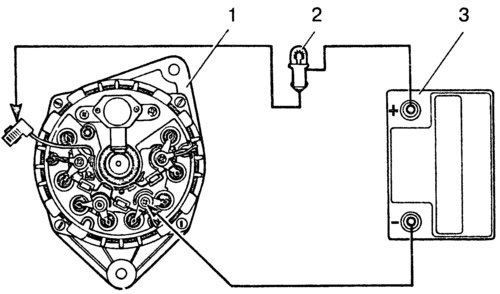

Рис. 9-11. Схема для проверки дополнительных диодов: 1 - генератор; 2 - контрольная лампа; 3 - аккумуляторная батарея.
«Плюс» батареи через лампу (1-3 Вт, 12 В) присоедините к выводу «D» генератора, а «минус» - к одному из фазных выводов обмотки статора.
Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно только сняв выпрямительный блок и проверяя каждый диод в отдельности.
Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также по низкому напряжению (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора.
Проверка регулятора напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.
Проверка на автомобиле. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0.
После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между выводом «В+» и «массой» генератора. Напряжение должно находиться в пределах 13,2-14,7 В.
В том случае, если наблюдается систематический не-дозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.
Проверка снятого регулятора. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 9-12.

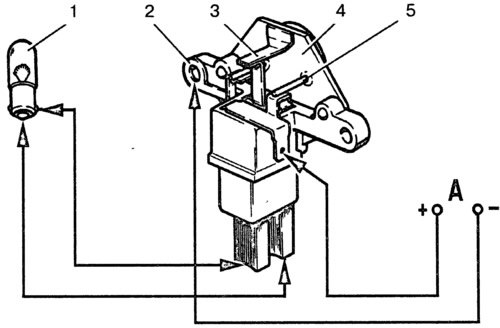

Рис. 9-12. Схема для проверки регулятора напряжения: 1 - контрольная лампа; 2 - вывод «масса» регулятора напряжения; 3 - вывод «DF» регулятора напряжения; 4 - регулятор напряжения; 5 - вывод «D+» регулятора напряжения; А - к источнику питания.
Между щетками включите лампу 1-3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором - гаснуть.
Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.
Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля и снижения помех радиоприему.
Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с «массой») обнаруживается по увеличению помех радиоприему при работающем двигателе.
Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1-10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ±20%.
