Электрическая схема соединений для проверки стартера на стенде показана на рис. 7-15. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.

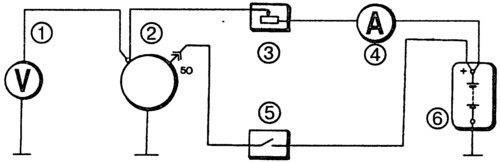

Рис. 7-15. Схема соединений для проверки стартера на стенде: 1 - вольтметр с пределом шкалы не менее 15 В; 2 - стартер; 3 - реостат на 800 А; 4 - амперметр с шунтом на 1000 А; 5 - выключатель; 6 - аккумуляторная батарея/
Температура стартера при проверках должна быть (25±5)°С, а щетки - хорошо притерты к коллектору.
Проверка работоспособности
Замыкая выключатель 5 (рис. 7-15), при напряжении источника тока 12 В три раза включите стартер с разными условиями торможения. Например, при тормозных моментах 2; 6 и 10 Н·м (0,2; 0,6 и 1 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.
Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.
Испытание в режиме полного торможения
Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н·м (1,4 кгс·м). Длительность включения стартера должна быть не более 5 с.
Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке статора и якоря или замыкание обмоток на «массу».
Если тормозной момент и потребляемая сила тока ниже указанных выше величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток или снижение упругости их пружин, зависание щеток в щеткодержателях, ослабление крепления выводов обмотки статора, окисление или подгорание контактных болтов тягового реле.
При полном торможении якорь стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.
Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.
Испытание на режиме холостого хода
Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера, которые должны быть соответственно не более 60 А и (5000±1000) мин-1 при напряжении на клеммах стартера 11,5-12 В.
Если сила тока и частота вращения вала якоря отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.
Проверка тягового реле
Установите между ограничительным кольцом 21 (рис. 7-13) и шестерней прокладку толщиной 12,8 мм и включите реле. Напряжение включения реле при упоре шестерни в прокладку должно быть не более 9 В при температуре окружающей среды (20±5)°С. Если напряжение больше, то это указывает на неисправность реле или привода.
Реле включения стартера
Напряжение включения реле должно быть не более 8 В при температуре (23±5)°С. Если напряжение больше, то это указывает на неисправность реле или привода.
