На рабочих фасках седел (зона контакта с клапанами) не должно быть точечных раковин, коррозии и повреждений. Небольшие повреждения можно устранить шлифованием седел. При этом снимайте как можно меньше металла Шлифовать можно как вручную, так и с помощью шлифовальной машинки.
Шлифуйте в следующем порядке:
- установите головку на подставку А.60353, вставьте в направляющую втулку клапана стержень А.94059 и очистите фаски седел от нагара зенкерами А.94031 и А.94092 для седел выпускных клапанов и зенкерами А 94003 и А.94)01 для седел впускных клапанов. Зенкера надеваются на шпиндель А.94058 и центрируются направляющим стержнем А.94059;

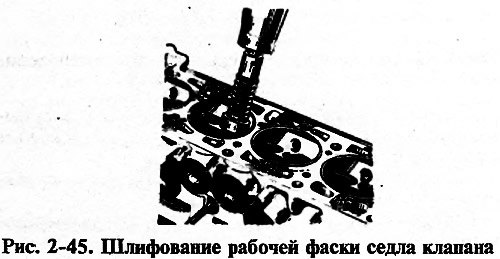

- наденьте на направляющий стержень А.94059 пружину А.94069/5, установите на шпиндель А.94069 конический круг А.94078 для седел выпускных клапанов или круг А.94100, для седел впускных клапанов, закрепите шпиндель в шлифовальной машинке и прошлифуйте седло клапана (рис. 2-45).
[Статья перепечатана с ресурса: autoinstruction.ru]
Примечание. Стержни А.94059 существуют двух различных диаметров: А.94059/1 - для направляющих втулок впускных клапанов и А.94059/2для направляющих втулок выпускных клапанов.
В момент соприкосновения круга с седлом машинка должна быть выключена, иначе возникнет вибрация и фаска будет неправильной. Рекомендуется чаще производить правку круга алмазом.
Для седел выпускных клапанов ширину рабочей фаски доведите до величин, указанных на рис. 2-44, зенкером А.94031 (угол 20°), и зенкером А.94092, которым устраняется наклеп на внутреннем диаметре. Зенкеры надеваются на шпиндель А.94058 и, также как и при шлифовании, центрируются стержнем А.94059.

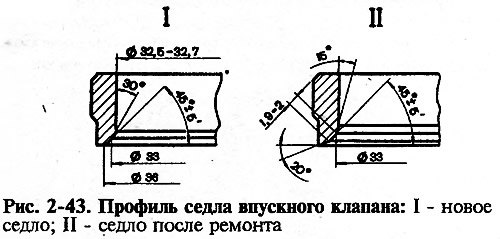

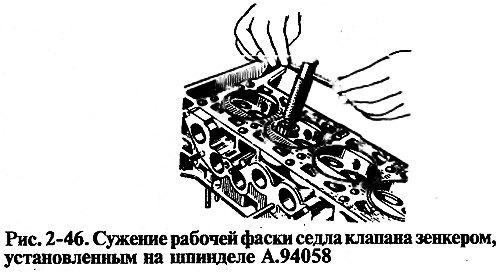

У седел впускных клапанов ширину рабочей фаски доведите до величин, указанных на рис. 2-43, сначала обработав внутреннюю фаску зенкером А94003 (рис.-2-46) до получения размера диаметра 33, а затем фаску 20° зенкером А.94101 до получения рабочей фаски.
