Проверьте, не слишком ли изношена и не повреждена ли рабочая фаска. При шлифовании рабочей фаски клапана на шлифовальном станке выдерживайте угол фаски, равный 45°30' ± 5' и следите, чтобы толщина цилиндрической части тарелки клапана после шлифования была не меньше 0,5 мм, а также чтобы у выпускного клапана не оказался снятым слой твердого сплава, наплавленный на фаску.
Направляющие втулки клапанов
Проверьте зазор между направляющими втулками и стержнем клапана, измерив диаметр стержня клапана и отверстие направляющей втулки.
Монтажный зазор для новых втулок: 0,022-0,055 мм — для впускных клапанов и 0,029-0,062 мм — для выпускных клапанов; максимально допустимый предельный зазор (при износе) 0,15 мм.

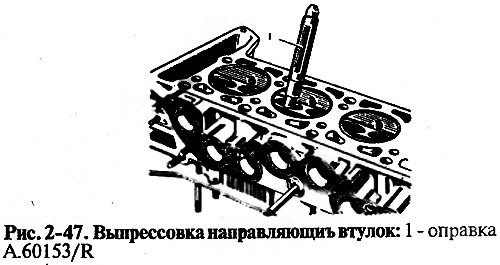

Если увеличенный зазор между направляющей втулкой и клапаном не может быть устранен заменой клапана, замените втулки клапанов пользуясь оправкой A.60153/R (рис 2-47).
Для замены двух направляющих втулок впускного и выпускного клапанов цилиндров № 1 и № 4 отверните две шпильки крепления корпуса подшипников распределительного вала, так как они мешают установке оправки.
Запрессовывайте направляющие втулки с надетым стопорным кольцом до упора кольца в плоскость головки цилиндров.
После запрессовки разверните отверстия в направляющих втулках развертками А 90310/1 (для втулок впускных клапанов) и А.90310/2 (для втулок выпускных клапанов). Затем прошлифуйте седло клапана и доведите ширину рабочей фаски до нужных размеров как указано выше.
Маслоотражательные колпачки направляющих втулок
У маслоотражательных колпачков не допускается отслоение резины от арматуры, трещины и чрезмерный износ рабочей кромки.
При ремонте двигателя маслоотражательные колпачки рекомендуется всегда заменять новыми.
Заменять поврежденные маслоотражательные колпачки рекомендуется на снятой головке цилиндров, чтобы не погнуть стержни клапанов. Для напрессовки колпачков пользуйтесь оправкой 41.7853 4016.
Рычаги клапанов
Проверьте состояние рабочих поверхностей рычага, сопрягающихся со стержнем клапана, с кулачком распределительного вала и со сферическим концом регулировочного винта. Если на этих поверхностях появились задиры или риски, замените рычаг новым.
Если обнаружена деформация или другие повреждения на втулке регулировочного винта рычага или на самом винте, замените детали.
Пружины

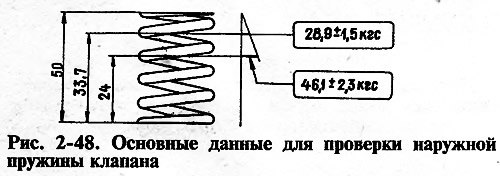

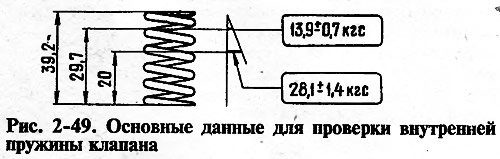

Убедитесь, нет ли на пружинах трещин и не снизилась ли упругость пружин, для чего проверьте деформацию пружин под нагрузкой (рис. 2-48, 2-49, 2-50).

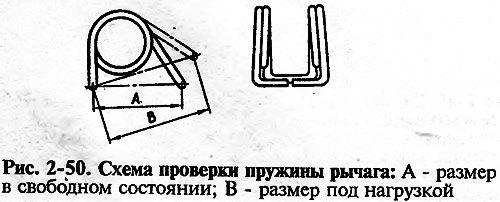

Для пружин рычагов (рис. 2-50) размер А (пружина в свободном состоянии) должен быть 35 мм, а размер В под нагрузкой 51-73,5 Н (5,2-7,5 кгс) — 43 мм.
