Снимите обивку стоек ветрового окна, облицовочный кожух рулевой колонки, щиток приборов (см. раздел «Электрооборудование») и отсоедините колодки и штекеры пучка проводов электрооборудования автомобиля.
Вытянув рукоятку выключателя освещения приборов, отверните гашу крепления и снимите выключатель.
Снимите вещевую полку 6 (рис. 8-28) и панель радиоприемника, предварительно вывернув винты крепления; отсоедините провода от радиоприемника, прикуривателя, выключателя стеклоочистителей и омывателя фар, выключателя аварийной сигнализации.
Рис. 8-28. Панель приборов и ее принадлежности: 1 - облицовка пепельницы и рычагов управления отопителем; 2 - пепельница; 3 - корпус вещевого ящика; 4 - петля крышки вещевого ящика; 5 - крышка вещевого ящика; 6 - полка; 7 - панель радиоприемника; 8 - облицовка репродуктора; 9 - облицовка панели радиоприемника, 10 - щиток приборов; 11 - панель приборов; 12 - труба дефлектора; 13 - дефлектор
Выверните винты крепления и снимите корпус 3 вещевого ящика.
Снимите рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отогните плоским острым инструментом у верхней рукоятки нижнюю часть, а у нижней — верхнюю часть.
Выверните четыре винта нижнего крепления (рис. 8-29) панели приборов к поперечине передка, а через проемы вещевого ящика и щитка приборов отверните четыре гайки верхнего крепления панели к передку, затем снимите панель приборов.

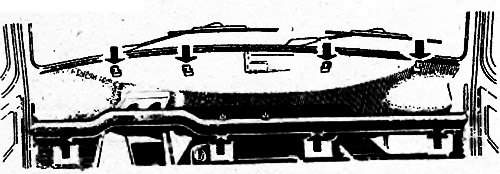

Рис. 8-29. Точки крепления панели приборов. Точки крепления указаны стрелками
Данные скопированы с ресурса (Autoinstruction)
Устанавливайте панель приборов в обратной последовательности.
