- переведите до отказа вправо рычаг 6 (рис. 8-32) управления краном 14 отопителя и слейте жидкость из системы охлаждения двигателя;
- отсоедините провод «масса» от аккумуляторной батареи;
- выверните винты крепления, снимите полку панели приборов и панель радиоприемника, отсоединив от него провода;
- снимите воздухопровод 1 внутренней вентиляции, вывернув винты крепления;
- ослабьте стяжные хомуты и отсоедините от труб 13 отопителя резиновые шланги для подвода и отвода жидкости;
- выверните внутри отсека двигателя два болта крепления и снимите уплотнитель труб радиатора отопителя;
- ослабьте болт скобы крепления оболочки гибкой тяги на кране, и снимите тягу с крана;
- выньте переключатель электродвигателя вентилятора отопителя и отсоедините от него провода;
- снимите четыре пружинных держателя и кожух 15 вентилятора отопителя в сборе;
- снимите щиток приборов, через проем для него в панели приборов ослабьте винт скобы гибкой тяги крышки 9 воздухопритока и снимите тягу с рычага;
- отверните гайки креплен из кожуха 11, радиатора 12 и коробки 10 воздухопритока, отсоедините провод «масса», закрепленный под одной из гаек, снимите кожух и коробку воздухопритока;
- при необходимости снимите воздухопровод 7, соединенный с дефлекторами 8 двумя резиновыми уплотнителями.

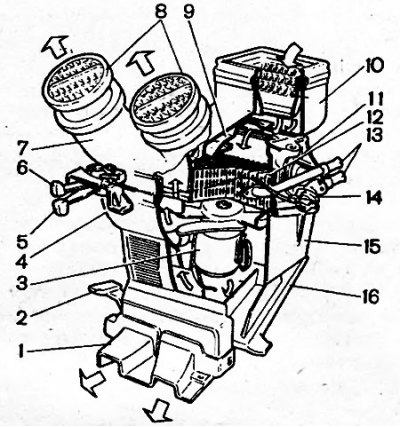

Рис. 8-32. Отопитель салона: 1 - воздухопровод внутренней вентиляции; 2 - рычаг воздухораспределительной крышки; 3 - электровентилятор; 4 - кронштейн рычагов управления; 5 - рычаг управления крышкой воздухопритока; 6 - рычаг управления краном отопителя; 7 -воздухопровод поворотных дефлекторов; 8 - поворотные дефлекторы; 9 - крышка воздухопритока; 10 - коробка воздухопритока; 11 - кожух радиатора; 12 - радиатор; 13 - трубы подвода жидкости и отвода из него; 14 - кран; 15 - кожух вентилятора; 16 - воздухораспределительная крышка
Установку отопителя выполняйте в обратном порядке. Обратите внимание на правильность положения уплотнительной прокладки между кожухом радиатора и кузовом, на надежность затягивания стяжных хомутов резиновых шлангов.
[Первоисточник расположен на портале: www.Autoinstruction.ru]
После установки отопителя на автомобиль и соединения всех шлангов с двигателем, заправьте жидкостью систему охлаждения и проверьте герметичность соединений отопителя.
