Дополнительный отопитель работающий на топливе — снятие и установка (Форд Фокус 1, 1998-2004) [Кузов и салон → Отопление и вентиляция]

Снятие

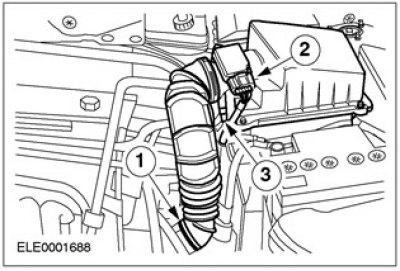

1. Снимите корпус воздушного фильтра.

1. Отсоедините впускной шланг воздушного фильтра, идущий к двигателю.
2. Расстыкуйте разъем датчика температуры воздухозабора (IAT).
3. Отсоедините вакуумную магистраль.
Отсоедините корпус воздушного фильтра сверху.

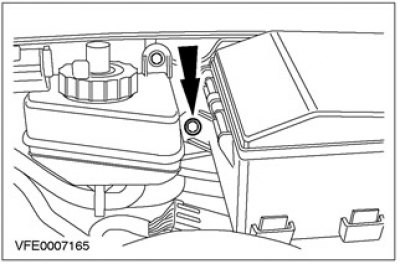

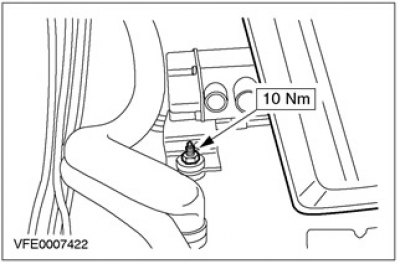

2. Отсоедините коробку плавких предохранителей и расположите ее сбоку. Выверните болт.

3. Отсоедините коробку плавких предохранителей и расположите ее сбоку (продолжение).

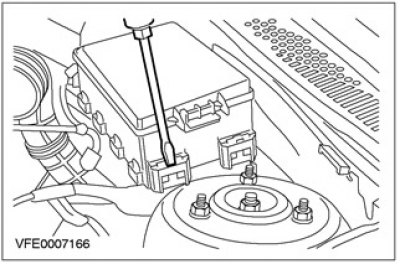

Высвободите коробку плавких предохранителей (два зажима).

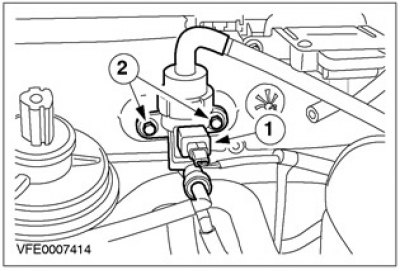

4. Отсоедините отсечной клапан EGR.

1. Расстыкуйте разъем.
2. Выверните винты.
При необходимости отсоедините вакуумные шланги.

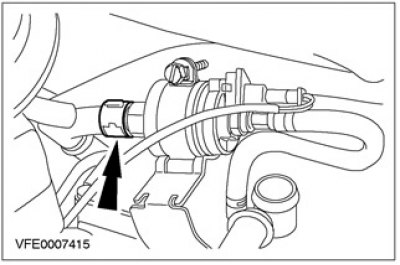

5. Высвободите топливопровод топливного насоса дополнительного отопителя.

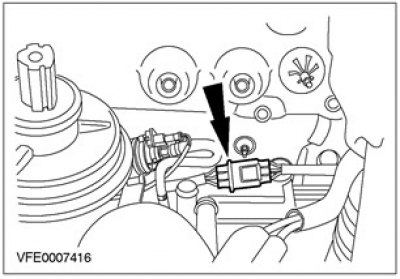

6. Рассоедините разъем дополнительного отопителя.

7. Примечание: Заглушите систему охлаждения.

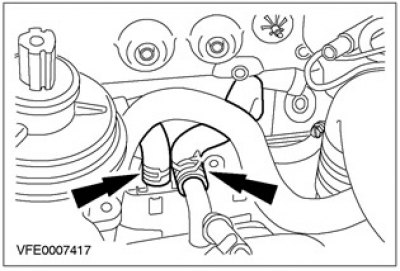

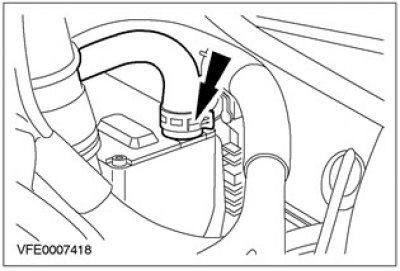

Отсоедините шланги для охлаждающей жидкости. Отпустите зажимы шланга.

8. Примечание: Заглушите систему охлаждения.

Отсоедините шланги для охлаждающей жидкости (продолжение). Отпустите зажим шланга.

9. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

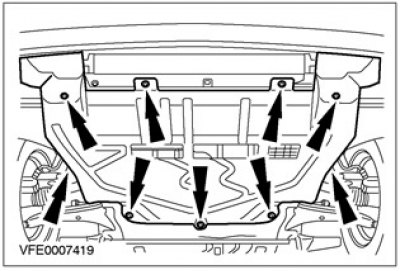

10. Отсоедините защиту двигателя. Выверните девять болтов.

11. Отпустите выпускную трубу.

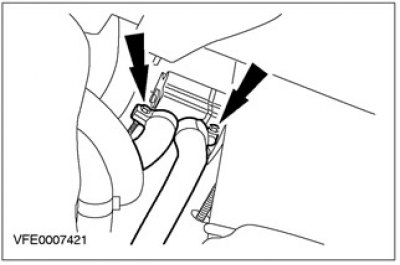

12. Снимите выпускную трубу и шланг воздухозабора. Отпустите два зажима.

13. Снимите дополнительный отопитель. Выверните две гайки (показана одна).

14. Опустите автомобиль.

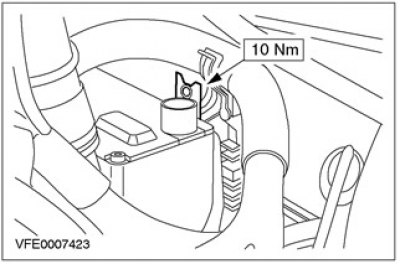

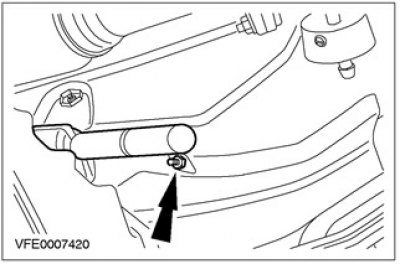

15. Снимите дополнительный отопитель (продолжение). Выверните гайку.

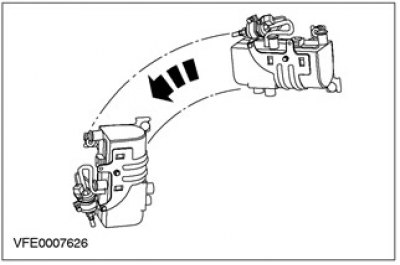

16. Примечание: Опустите дополнительный отопитель вниз в показанной последовательности движений.

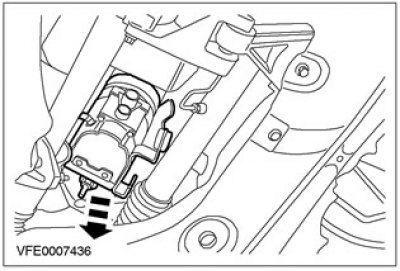

Опустите дополнительный отопитель вниз.

17. Поднимите автомобиль.

18. Снимите дополнительный отопитель снизу.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

2. Проверьте и при необходимости откорректируйте уровень охлаждающей жидкости. За дополнительной информацией обратитесь к Разделу 303-03.

3. Проверьте правильность работы дополнительного отопителя. При необходимости выполните диагностику с использованием FDS 2000.
