Снятие

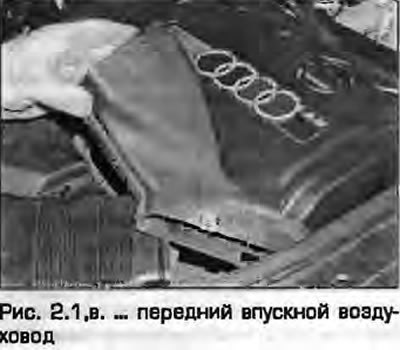

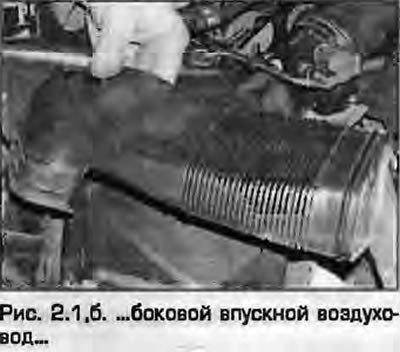

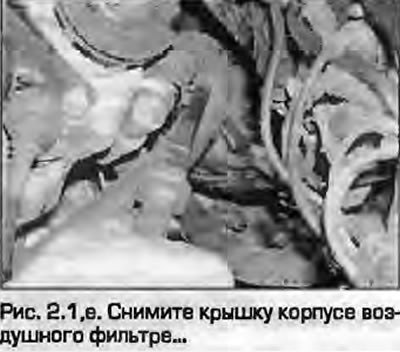

1. Снимите защитную крышку воздушного фильтре и впускных воздуховодов, затем отсоедините защелки и снимите верхнюю крышку с корпусе воздушного фильтра (рис 2.1, а-в). Обратите внимание на ДМРВ, укрепленный на крышке.
 |
 |
2. Снимите сменный элемент воздушного фильтре, как описано в главе 1А.

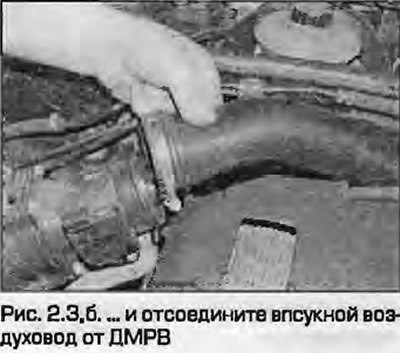

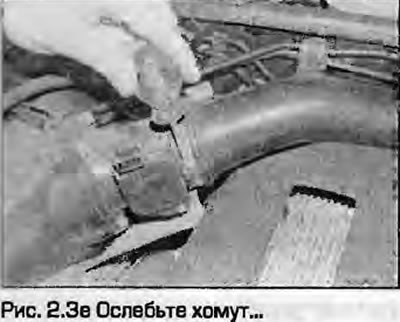

3. Ослабьте хомут и отсоедините впускной воздуховод от ДМРВ не воздушном фильтре. Отсоедините шланги вентиляции картере (рис. 2.3, а, б).
 |
 |
4. Отсоедините проводку от ДМРВ и снимите верхнюю крышку фильтра с автомобиля. Если необходимо, снимите ДМРВ с верхней крышки, как описано в параграфе 4 или 5.
[Оригинал опубликован на онлайн-портале: AutoInstruction.ru]

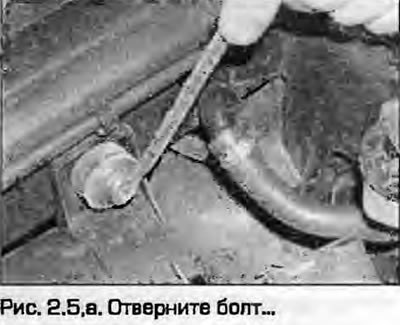

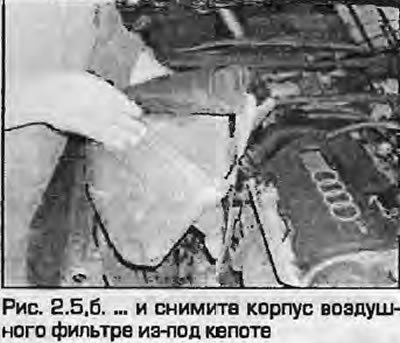

5. Отверните болт крепления и уделите корпус воздушного фильтре из моторного отделения (рис. 2.5, а, б).
 |
 |

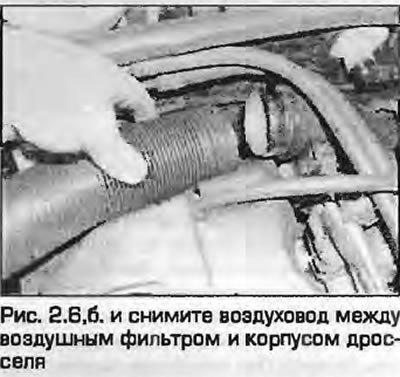

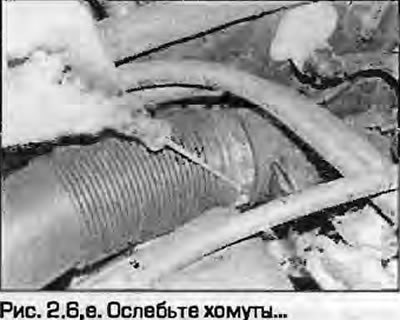

6. На моделях без турбонаддува снимите впускной воздуховод между воздушным фильтром и корпусом дросселя, ослабив хомуты (рис. 2.6, а, б).
 |
 |
7. Не моделях с турбонаддувом снимите воздуховод между воздушным фильтром и интеркулером.
Установка
8. Установка - обратная процедура.
