Двигатели Z16XE/Z18XE
Замечание: На данных моделях двигателя привод водяного насоса осуществляется зубчатым ремнем.
2. Слейте охлаждающую жидкость (см. Раздел 3).
3. Снимите зубчатый ремень и натяжной ролик (см. Главу 2).
4. Выверните 3 крепежных болта и извлеките водяной насос (см. сопр. иллюстрацию).
8.4 Болты крепления (указаны стрелками) водяного насоса (двигатели Z16XE/Z18XE): 1. Прилив масляного насоса
5. Установка производится в порядке, обратном порядку снятия. Тщательно очистите сопрягаемые поверхности блока цилиндров и насоса, слегка смажьте сопрягаемую поверхность на блоке цилиндров и уплотнительное кольцо корпуса насоса силиконовой смазкой (например, OPEL 19 70206 белого цвета).
Замечание: Уплотнительное кольцо должно заменяться в обязательном порядке (см. сопр. иллюстрацию).

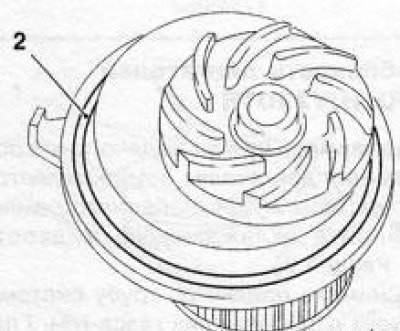

8.5 Уплотнительное кольцо (2) водяного насоса (двигатели Z16XE/ Z18XE)
6. При установке обратите внимание, чтобы прилив масляного насоса вошел в паз водяного (см. иллюстрацию 8.4) и затяните болты крепления насоса с требуемым усилием.
Особенности двигателя Z19DT
7. На данных двигателях для снятия водяного насоса необходимо дополнительно снять зубчатое колесо и датчик распределительного вала (см. Главу 2).
Особенности двигателя Z19DTH
8. Снимите зубчатый ремень и натяжной ролик (см. Главу 2).
9. Выверните болты крепления и извлеките водяной насос (см. сопр. иллюстрацию).

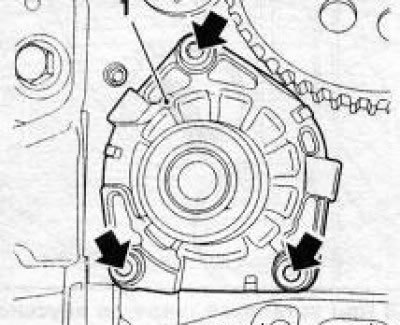

8.9 Болты крепления (указаны стрелками) водяного насоса (1) (двигатель Z19DTH)
10.. При установке затяните новые крепежные болты с усилием 25 Нм.
Особенности двигателей Y20DTH/Y22DTR
Замечание: Привод водяного насоса на данных двигателях осуществляется посредством мультиреберного ремня.
11. Слейте охлаждающую жидкость (см. Раздел 3).
12. Снимите приемную трубу системы выпуска отработавших газов (см. Главу 4).
13. Ослабьте болты крепления шкива водяного насоса и снимите мультиреберный ремень (см. Главу 2).
14. Вывернув крепежный болт, отделите патрубок системы охлаждения от передней опоры двигателя.
15. Снимите крышку двигателя (см. Главу 2) и верхний патрубок надувочного воздуха.
16. Снимите воздухоочиститель (см. Главу 4).
17. Снимите верхний шланг системы охлаждения.
18. Отделите 2 топливные линии от крышки головки цилиндров и отведите их в сторону.
19. Вывесите силовой агрегат при помощи подъемного устройства/тельфера (потребуется приподнимать силовой агрегат для извлечения болтов), снимите правую опору двигателя, и кронштейн крепления опоры к блоку цилиндров (см. Главу 2).
20. Снимите шкив водяного насоса, выверните три крепежных болта и снимите корпус водяного насоса.
21. Установка производится в порядке, обратном порядку снятия. Не забудьте заменить уплотнительное кольцо водяного насоса.
Специально для двигателя Z32SE
Замечание: Привод водяного насоса на данном двигателе осуществляется посредством мультиреберного ремня.
22. Снимите воздухоочиститель (см. Главу 4).
23. Выверните 3 болта крепления шкива водяного насоса.
24. Снимите мультиреберный ремень (см. Главу 2).
25. Снимите шкив водяного насоса и направляющий ролик мультиреберного ремня (см. Главу 2).
26. Выверните 5 болтов и снимите переднюю крышку зубчатого ремня (см. Главу 2).
27. Выверните 3 крепежных болта и снимите водяной насос.
Внимание! При снятии насоса может пролиться некоторое количество охлаждающей жидкости. Проследите за тем, чтобы охлаждающая жидкость не попала на зубчатый ремень!
28. Установка производится в порядке, обратном порядку снятия. Перед установкой шкива водяного насоса смажьте болты его крепления фиксирующим компаундом.
