Снятие
1. Общая схема соединения компонентов впускного тракта системы подачи воздуха представлена на сопр. иллюстрациях. В основном крепление трубопроводов и рукавов осуществляется посредством хомутов различного типа. В некоторых случаях для этой цели используются болтовые соединения.
6.1а Впускной воздушный тракт (на примере двигателя Z18XE): 1. Воздухоочиститель; 2. Датчик измерения массы воздуха; 3. Впускной воздуховод; 4. Шланг системы вентиляции картера; 5. Передний впускной воздуховод; 6. Соединительный рукав

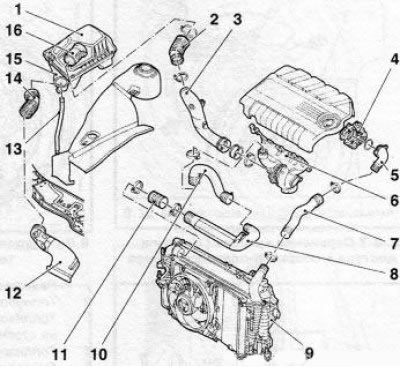

6.1b Схема соединения компонентов впускного воздушного тракта турбированного двигателя (на примере двигателя Z19DTH): 1. Корпус воздухоочистителя; 2. Впускной воздуховод; 3. Рукав наддува; 4. Патрубок дроссельной заслонки; 5, 7, 10, 11. Шланги наддува; 6. Турбокомпрессор с выпускным коллектором; 8. Труба наддува; 9. Охладитель надувочного воздуха (интеркулер); 12. Резонатор; 13. Дренажная трубка; 14. Соединительный рукав; 15. Нижняя часть корпуса воздушного фильтра; 16. Датчик измерения массы воздуха
2. Наиболее важным элементом системы подачи воздуха является воздухоочиститель. При выполнении работ по его обслуживанию достаточно снять только верхнюю крышку, но при выполнении многих работ по ремонту и замене других элементов двигательного отсека требуется демонтаж всего воздухоочистителя в сборе.
3. В данном Разделе подробно рассмотрен порядок снятия воздухоочистителя двигателе Z18XE. На остальных двигателях данная операция производиться аналогично.
4. Отжав фиксатор, рассоедините разъем электропроводки датчика измерения массы воздуха. Высвободите жгут электропроводки, разрезав держатели, при необходимости пометьте их положение для последующей установки новых.
5. Отсоедините шланг (см. иллюстрацию 6.1а) системы вентиляции картера, ослабьте крепежные хомуты и снимите впускной трубопровод. Высвободите воздухоочиститель из держателей, отсоедините соединительный рукав и извлеките корпус воздухоочистителя из двигательного отсека
6. На двигателях Y20DTH/Y22DTR при снятии воздухоочистителя дополнительно вытяните вверх держатель (см. сопр. иллюстрацию) электромагнитного клапана и датчика атмосферного давления.
