Общая информация
1. На бензиновых моделях и на моделях, оборудованных дизельным двигателем с объемом 1.9 л, топливо в систему закачивается электрическим топливным насосом. Электрический насос совместно с датчиком запаса топлива установлен в корпус сборки, которая погружается в топливный бак. На остальных дизельных моделях в баке установлен только датчик запаса топлива. Подача топлива в систему осуществляется за счет ТНВД.
2. Датчик запаса состоит из поплавка и потенциометра. При понижении уровня топлива поплавок датчика опускается, при этом связанный с поплавком потенциометр увеличивает электрическое сопротивление датчика, и соответствующий сигнал поступает на встроенный в комбинацию приборов измеритель.
3. При выполнении работ топливный бак не должен быть заполнен более чем на 2/3 своей емкости. Перед снятием сборки топливного насоса опорожните топливный бак до необходимого уровня путем расходования топлива при движении автомобиля, либо откачав топливо при помощи специального насоса через заливную горловину бака. Работы следует проводить в хорошо проветриваемом, желательно оборудованном специальной вытяжкой помещении.
Снятие
4. Отсоедините отрицательный провод от аккумуляторной батареи.
5. С целью обеспечения доступа к лючку в панели пола, поднимите и снимите подушку заднего сиденья .
Замечание: В случае необходимости снимите и спинку заднего сиденья.
6. Отогните ковровое покрытие над сервисной крышкой лючка.
Замечание: Область коврового покрытия, расположенная над лючком, уже разрезана, но на новых автомобилях могут оставаться соединительные перемычки аккуратно прорежьте их острым ножом
7. Подденьте и снимите сервисную крышку лючка (см. сопр. иллюстрацию) доступа к сборке топливного наcoca.
[Оригинал найдёте на этом ресурсе: Autoinstruction]

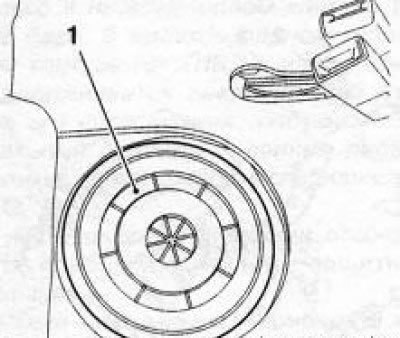

8.7 Сервисная крышка (1) лючка доступа к сборке топливного насоса
8. Рассоедините разъем электропроводки (см. сопр. иллюстрацию) закрепите жгут, подклеив его скотчем к панели пола. Четко промаркируйте чтобы не перепутать при установке, топливопроводы питающей и возвратной линии, отсоедините их от штуцеров на крышке насосной сборки. С целью предотвращения пролива топлива сразу же закупорьте топливопроводы подходящими заглушками и отведите их в сторону. Удалите следы потеков топлива.

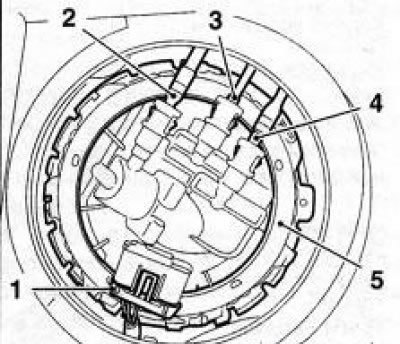

8.8 Подводящие линии крышки сборки топливного насоса: 1. Разъем электропроводки; 2. Топливопровод возвратной линии; 3. Топливопровод системы отопления на стоянке; 4. Топливопровод питающей линии; 5. Стопорное кольцо
Замечание: При оборудование топливопроводов быстроразъемныме соединениями для их отсоединение потребуется специальный инструмент например. Hazet 4501-1. В аналогичной манере отсоедините топливопровод системы обогрева/вентиляции салона автомобиля во время стоянки.
9. Установите специальное приспособление КМ-797 (см. сопр. иллюстрацию) в пазы стопорного кольца, выверните и снимите кольцо. При отсутствии приспособления установите в паз стопорного кольца пластмассовый клин или подходящий деревянный брусок и отверните кольцо легкими ударами пластмассового или деревянного молотка.

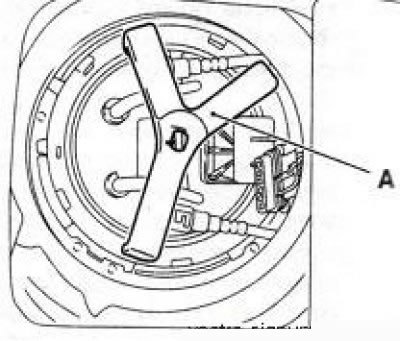

8.9 Специально приспособление КМ-797 (А) для снятия стопорного кольца крышки насосной сборки (на иллюстрации показан топливный насос другой модели Opel)
Внимание: Ни в коем случае не применяйте для этого металлические предметы - при ударах существует опасность высекания искр!
10. Аккуратно вытяните крышку вверх - она соединена с корпусом сборки кабельными разъемами и шланговыми соединениями (см. сопр. иллюсрацию). После извлечения крышки отсоедините с ее внутренней стороны две подводящие линии и уплотнительное кольцо, при необходимости запомните или запишите порядок подсоединения линий.

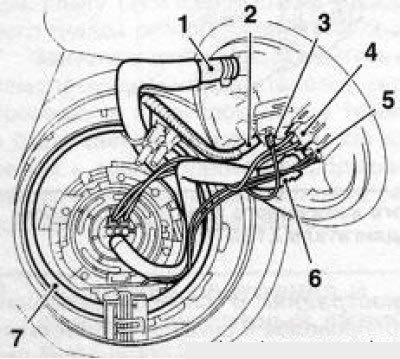

8.10 Прокладка электрических линий: 1. Шланг возвратной топливной линии; 2. Топливопровод системы отопления на стоянке; 3. Разъем кабеля «массы»; 4. Разъем электропроводки; 5. Разъем электропроводки датчика запаса топлива; 6. Шланг питающей топливной линии; 7. Уплотнительное кольцо
Замечание: На бензиновых моделях (кроме моделей, оборудованных двигателем Z22YH) в крышку топливного насоса встроен предохранительный клапан сброса избыточного давления в топливном баке. при необходимости клапан заменяется только в комплекте с крышкой.
11. Отожмите фиксатор (см. иллюстрацию 8.11а) в указанном стрелкой направлении (см. иллюстрацию 3.11b) вытяните датчик из корпуса сборки вверх.

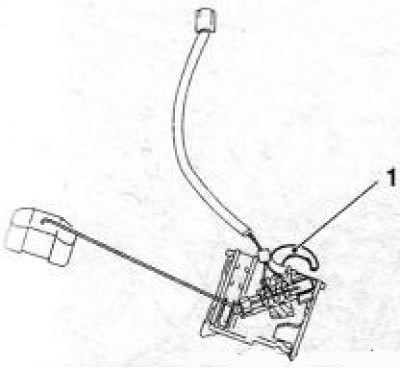

8.11а Фиксатор (1) датчика запаса топлива (датчик в снятом положении)
8.11b Снятие датчика (1) запаса топлива: 1. Крепежные гайки
12. Отожмите одновременно на три фиксатора (см. сопр. иллюстрацию) сборки топливного насоса и, удерживая их в таком положении извлеките насос из топливного бака.

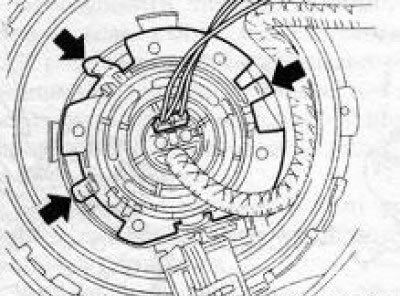

8.12 Фиксаторы (указаны стрелками) сборки топливного насоса
13. Извлеките насос из корпуса и уложите его в специально подготовленную ёмкость. Удалите следы пролитого топлива.
Установка
Установите на штатное место насос, аккуратно заправьте корпус насосной сборки в бак и надежно закрепите его в фиксаторах.
Замечание: Если производиться замена насоса, переставьте со старого на новый линии электропроводки.
15. Дальнейшая установка производится в порядке, обратном порядку снятия. Уплотнительное кольцо крышки сборки топливного насоса подлежит замене в обязательном порядке. После завершения работ проверьте систему на герметичность.
Замечание: Сервисная крышка и заднее сидение устанавливаются после проверки герметичности системы.
