Топливный бак, насос и датчик запаса топлива. Бензиновый двигатель
1 - Топливный бак; 2 - Блок топливного насоса и датчика запаса топлива; 3 - Датчик запаса топлива левый; 4 - Профильное уплотнительное кольцо; 5 - Круглая гайка; 6 - Топливный фильтр; 7 - Правая камера; 8 - Левая камера
Бензиновый двигатель: Электрический топливный насос вместе с датчиком запаса топлива находится в правой половине топливного бака. По отдельности они заменяться не могут. Второй датчик запаса топлива расположен в левой камере топливного бака.
Дизельный двигатель: Так как топливо засасывается от топливоподкачивающего насоса с кулачковым приводом, в баке расположены только датчики, соответственно каждый в своей камере топливного бака.
Перед снятием бака необходимо его опорожнить в процессе движения автомобиля или откачать топливо специальным насосом в предназначенную для этой цели емкость. Необходимо при этом следить за хорошей вентиляцией рабочего места. Для этой цели может применяться радиальный вентилятор, электродвигатель которого расположен за пределами воздушного потока.
Предупреждение! При снятии топливного насоса может вытечь некоторое количество топлива. Топливные пары ядовиты и огнеопасны. Поэтому необходимо следить за хорошей вентиляцией рабочего места. Исключайте попадания топлива на кожу. Носите перчатки, стойкие по отношению к воздействию топлива. Не пользуйтесь открытым огнём!
Дизельные двигатели
Снятие
Примечание. Здесь описывается снятие датчика запаса топлива дизельного двигателя. У бензинового двигателя снятие производится аналогично.
Внимание! Для проведения следующих работ не подключайте вспомогательный источник питания, т.к. может быть повреждён прибор управления двигателем.
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Опорожните топливный бак. При полном баке отсосите из правой камеры примерно 20 л топлива.
3. Откиньте вперёд подушки сиденья или снимите их.
4. Откиньте назад покрытие пола.

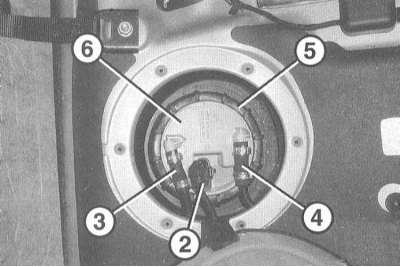

5. Отверните обе крышки (1).
6. Рассоедините разъём левого (2) датчика запаса топлива.
7. Отсоедините трубопровод подвода топлива (3) и возврата топлива (4) у левого датчика запаса.
8. Отверните с помощью кулачкового ключа круглые гайки (5). Если указанного инструмента в наличии нет, отверните датчик с помощью газового ключа или стержня из твёрдого дерева и лёгких ударов молотка.
Внимание! Не допускается возникновение искры, т.к. это может явиться причиной пожара.
9. Снимите крышку (6) с профильным уплотнительным кольцом.
10. Немного выньте правый датчик запаса топлива.
11. Рассоедините разъём правого датчика.
12. Если датчик заменяется, рассоедините соединительные трубы на правом датчике.
Примечание. Новые датчики запаса оборудованы муфтами на соединительных трубах.
13. Выньте осторожно оба датчика из бака. При этом подложите тряпку и протрите вытекающее топливо.
Установка
1. Очистите сопрягаемые поверхности на баке и на датчиках запаса.
Внимание! Не допускается попадание грязи в топливный бак.
2. Установите на левый датчик новую прокладку из профильной резины, сделанной для того, чтобы она не могла попасть в топливный бак.
3. Пропустите соединительные трубы и штекер через топливный бак.
4. Снимите профильное уплотнительное кольцо с левого датчика и установите его на бак.
5. Состыкуйте муфты или соединительные трубы.
6. Состыкуйте электрический провод правого датчика запаса.
(Смотрите источник на портале: «www.Autoinstruction.ru»)
7. Установите правый датчик с новым профильным уплотнительным кольцом.
8. Установите крышку датчика запаса топлива так, чтобы совпали метки на крышке и топливном баке.
9. Затяните круглые гайки моментом 85Нм.
10. Наденьте на левый датчик шланг подвода и отвода топлива и закрепите хомутами.
11. Состыкуйте разъём левого датчика запаса топлива.
12. Проверьте уплотнительный шнур крышки топливного бака и при необходимости замените.
13. Установите крышку и заверните её на днище.
14. Откиньте назад покрытие пола.
15. Откиньте назад или установите подушку сиденья.
16. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
Бензиновые двигатели
Снятие
Примечание. Здесь описывается только отличие от дизельного двигателя.
1. Отсоедините хомуты крепления подушки сиденья.
2. Отверните кулачковым ключом круглую гайку (5) топливного насоса и датчика запаса топлива (2). Если указанного инструмента в наличии нет, отверните датчик с помощью газового ключа или стержня из твёрдого дерева и лёгких ударов молотка.
Внимание! Не допускается возникновение искры, т.к. это может явиться причиной пожара.
3. Рассоедините разъём правого датчика запаса топлива.
4. Отсоедините шланг подвода топлива от топливного насоса.
Примечание. Правый датчик и топливный насос образуют единый узел.
5. Немного выньте правый датчик запаса топлива.
6. Отсоедините шланг отвода топлива от правого датчика.
7. Осторожно выньте топливный насос с правым датчиком из топливного бака. Подложите тряпку и протрите вытекающее топливо.
Установка
1. Очистите сопрягаемую поверхность топливного бака и держателя топливного насоса.
Внимание! Не допускается попадание грязи в топливный насос.
2. Проверьте три опоры датчика запаса топлива на дне бака, при необходимости замените блок топливного насоса и датчика запаса топлива.
3. Наденьте шланг слива топлива на правый датчик.
4. Наденьте шланг подвода топлива на топливный насос.
5. Осторожно вставьте топливный насос с датчиком и новым уплотнительным кольцом и проверьте их положение. Метка на крышке должна совпадать с меткой на баке.
6. Установите новое профильное уплотнительное кольцо.
7. Заверните кольцевую гайку и закрепите её моментом 85Нм.
8. Закрепите хомуты подушки заднего сиденья.
