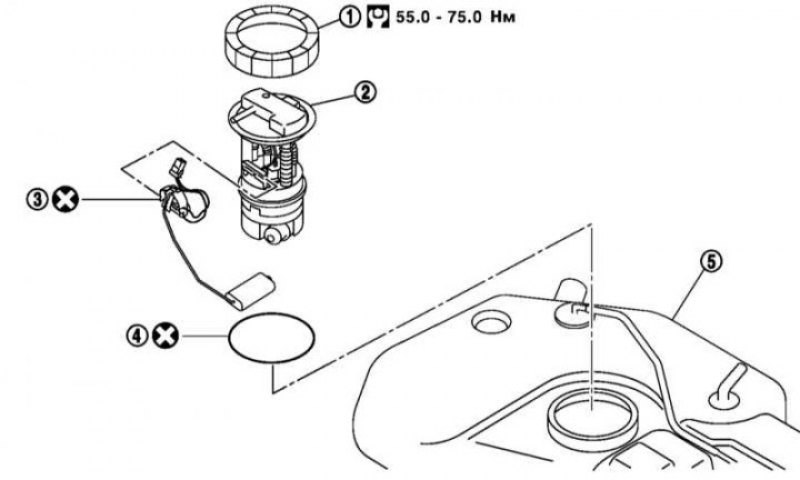

Компоненты установки топливного бака с насосом и фильтром
1 - Стопорное кольцо; 2 - Сборка; 3 - Блок датчика запаса топлива; 4 - Уплотнительное кольцо; 5 - Топливный бак
1. Опорожните топливный бак и сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Откройте крышку заливной горловины топливного бака.
3. Снимите заднее сиденье (см. Главу Кузов) и крышку сервисного отверстия.

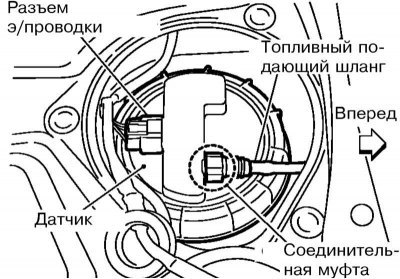

4. Отсоедините от датчика запаса топлива электропроводку и топливный подающий шланг. Наденьте на открытые концы топливных линий полиэтиленовые пакеты.
5. При помощи специального приспособления снимите стопорное кольцо, одновременно нажимая на сборку насоса.

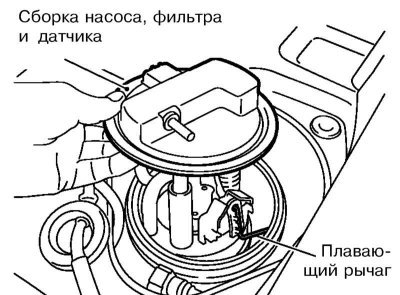

6. Снимите сборку насоса с топливного бака.
Примечание. Не погните плавающий рычаг.
7. Временно установите стопорное кольцо, затянув его от руки так, чтобы нанесенная на него метка в виде стрелки указывала в направлении задка автомобиля.
Примечание. Не снимайте стопорное кольцо, пока не будет установлена сборка насоса с фильтром и датчиком.
8. При необходимости снятия датчика запаса топлива разъедините коричневый разъем электропроводки, вставьте отвертку в зазор между левой стороной датчика и монтажной деталью и аккуратно отожмите датчик. После того как он выйдет из фиксатора, снимите датчик.
Примечание. Повторная установка снятого датчика не допустима.
9. Разборка топливного насоса и фильтра не допустима.
10. Установка производится в обратном порядке. Используйте новое уплотнительное кольцо. Выступ на сборке топливного насоса должен входить в соответствующую прорезь в его установочном отверстии.
11. После установки проверьте систему питания на утечки (см. Главу Настройки и текущее обслуживание автомобиля).
