Снятие
Примечание. Описание снятия и установки корпуса воздухоочистителя и замены фильтрующего элемента приведено в Разделе Замена фильтрующего элемента воздухоочистителя; описание снятия и установки впускного трубопровода приведено в Разделе Снятие и установка впускного трубопровода.
Компоненты впускного воздушного тракта
1 - Э/м клапан управления продувкой абсорбера EVAP; 2,3,6 - Вакуумный шланг; 4 - Датчик MAP; 5 - Уплотнительное кольцо; 7/9 - Верхняя/нижняя крышка корпуса воздухоочистителя; 8,10,13,14,18 - Прокладка; 11 - Фиксатор; 12 - Рукав воздухозаборника; 15 - Активатор дроссельной заслонки; 16 - Корпус воздухоочистителя; 17 - Фильтрующий элемент воздухоочистителя
1. Разъедините разъем электропроводки датчика MAP и снимите датчик.
2. Разъедините разъем электропроводки и вакуумный шланг, а затем – э/м клапан управления продувкой абсорбера EVAP.
3. Снимите рукав воздухозаборника. Для этого снимите фиксаторы в его передней части, поверните его на угол примерно 90 град. и вытяните из корпуса воздухоочистителя.
4. Снимите корпус воздухоочистителя вместе с фильтрующим элементом (см. Раздел Замена фильтрующего элемента воздухоочистителя) и шланг сапуна трансмиссии.

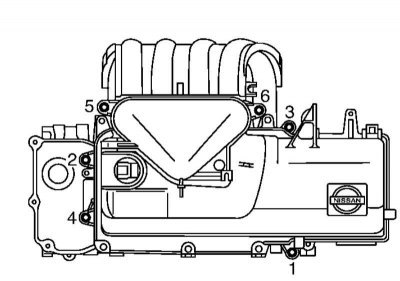

5. Снимите крышки воздухоочистителя в сборе со впускного трубопровода, потянув их вверх с равномерно приложенным усилием. Для этого предварительно отделите разъем электропроводки от активатора дроссельной заслонки, отделите вакуумный шланг усилителя тормозов и выверните болты в последовательности, обратной, указанной на иллюстрации.
Примечание. После снятия закупорьте открытые отверстия во впускном трубопроводе, чтобы в них не попала грязь.

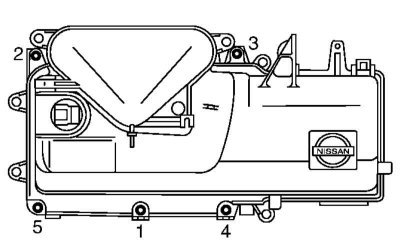

6. Выверните стяжные болты крышек воздухоочистителя в последовательности, обратной, указанной на иллюстрации. Отделите крышки друг от друга.
7. Снимите с верхней крышки воздухоочистителя активатор дроссельной заслонки. Не разбирайте активатор и не подвергайте его силовым воздействиям.
Установка
[Статья опубликована первоначально здесь: www.Autoinstruction.ru]

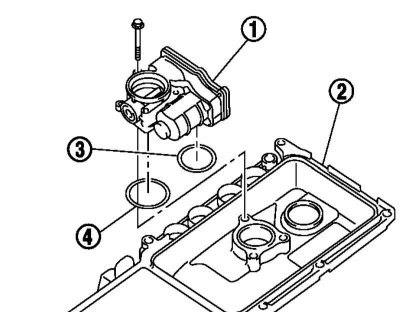

1. Установите активатор (1) дроссельной заслонки на верхнюю крышку (2) воздухоочистителя. Для этого установите прокладку (3) на фланец, затем прокладку (4) на наружный паз в канале дроссельной заслонки со стороны верхней крышки воздухоочистителя, и в заключение затяните болты крепления активатора. После отсоединения электропроводки активатора следует запрограммировать положение закрытой дроссельной заслонки и положение холостого хода (см. Раздел Программирование опорных значений для системы управления двигателем).
2. Затяните стяжные болты крышек воздухоочистителя в последовательности, указанной на иллюстрации сначала с усилием 1.9÷2.2 Н·м, а затем с усилием 3.8÷4.4 Н·м.
3. Установите сборку крышек воздухоочистителя на впускной трубопровод, как описано ниже в пунктах 4-6.

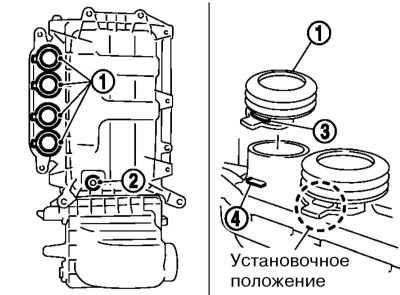

4. Установите прокладки (1) на впускной трубопровод и прокладку (2) на канал PCV. Выступ (4) на корпусе должен входить в прорезь (3) на прокладке.
5. Поместите сборку крышек воздухоочистителя на впускной трубопровод, одновременно вставляя выступы в задней части в отверстия в канале PCV на крышке головки цилиндров.
6. Затяните болты крепления крышек воздухоочистителя в последовательности, указанной на иллюстрации.
7. Установите корпус воздухоочистителя с фильтрующим элементом (см. Раздел Замена фильтрующего элемента воздухоочистителя) и подсоедините к нему рукав воздухозаборника.
8. Установите э/м клапан управления продувкой абсорбера EVAP и датчик MAP. Удостоверьтесь, что уплотнительное кольцо датчика MAP и его сопрягаемые поверхности чистые.
