Модели 2.0 и 2.5 л
Общая информация
Конструкция впускного воздушного тракта 4-цилиндровых двигателей представлена на иллюстрации.
1 - Проставка; 2 - Втулка; 3 - Резонаторная камера; 4 - Резиновая подушка; 5 - Воздухозаборник; 6 - Воздуховод; 7 - Опорный кронштейн; 8 - Подушка; 9 - Секция А кожуха воздухоочистителя; 10 - Фиксаторы; 11 - Фильтрующий элемент воздухоочистителя; 12 - Секция В кожуха воздухоочистителя; 13 - Левый опорный кронштейн воздухоочистителя (модели с РКПП); 14 - Левый опорный кронштейн воздухоочистителя (модели с АТ); 15 - Правый опорный кронштейн воздухоочистителя; 16 - Опорный кронштейн жгута электропроводки двигателя; 17 - Хомут; 18 - Втулка; 19 - Проставка
Усилия затягивания резьбовых соединений, Нм:
- Т1: 32.4
- Т2: 6.4
- Т3: 7.5
- Т4: 14
- Т5: 16
- Т6: 2.5
- Т7: 3
Конструкция впускного воздушного тракта 6-цилиндрового двигателя
1 - Воздухозаборник; 2 - Монтажная пластина; 3 - Резонаторная камера; 4 - Подушка; 5 - Фиксатор; 6 - Кожуха воздухоочистителя; 7 - Проставка; 8 - Фильтрующий элемент воздухоочистителя; 9 - Крышка воздухоочистителя; 10 - Датчик температуры всасываемого воздуха (IAT); 11 - Посадочная втлука; 12 - Воздухоприемная камера; 13 - Посадочная втулка; 14 - Хомут; 15 - Хомут; 16 - Подушка; 17 - Проставка; 18 - Впускной воздуховод; 19 - Гофрированный рукав; 20 - Хомут
Усилия затягивания резьбовых соединений, Нм:
- Т1: 32.4
- Т2: 6.4
- Т3: 7.5
- Т4: 3
Замена фильтрующего элемента воздухоочистителя

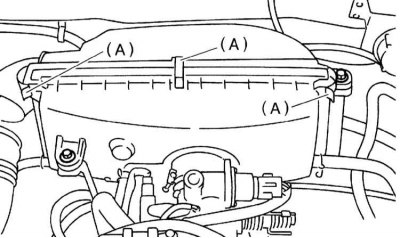

А - Пружинные фиксаторы
В - Болты крепления сборки воздухоочистителя
1. Отпустите пружинные фиксаторы (А) на кожухе воздухоочистителя.
2. Разделите кожух на две половины и извлеките фильтрующий элемент и проверьте его состояние. Продуйте фильтр сжатым воздухом, в случае необходимости произведите его замену.
3. Установка производится в обратном порядке.
Примечание. Защелкивание пружинных фиксаторов должно производиться только после правильного ввода в зацепление нижних стопорных язычков кожуха.
Снятие и установка воздухоочистителя
1. Отпустите хомут крепления рукава, соединяющего воздухоочиститель с корпусом дросселя.
2. Отсоедините подведенный к воздухоочистителю впускной рукав, и прочие шланги.
3. Выверните крепежные болты (В) и снимите сборку воздухоочистителя с опорных кронштейнов.
4. Внимательно проверьте стенки обеих секций кожуха на наличие трещин и прочих механических повреждений, в случае необходимости произведите замену.
5. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов и хомутов шланговых соединений.
Снятие и установка впускного воздуховода
1. Выверните болты крепления воздухозаборника к панели передка автомобиля.
2. Выверните болт крепления рукава впускного воздуховода к панели брызговика.
3. Снимите воздухозаборник в сборе с рукавом впускного воздуховода.
4. Внимательно изучите снятые компоненты на наличие трещин и прочих механических повреждений, проверьте проходимость воздуховода.
Снятие и установка резонаторной камеры
1. Снимите впускной воздуховод (см. предыдущий подраздел).
2. Выверните крепеж и снимите резонаторную камеру.
3. Внимательно изучите камеру на наличие трещин и прочих механических повреждений, удостоверьтесь в отсутствии в камере посторонних предметов.
4. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов и хомутов шланговых соединений.
Модели 3.0 л
Замена фильтрующего элемента, снятие и установка воздухоочистителя
1. Отпустите крепежный хомут (А) и отделите от крышки воздухоочистителя гофрированный рукав.
2. Отпустите пружинные фиксаторы (В) и снимите крышку воздухоочистителя.
3. Извлеките фильтрующий элемент и проверьте его состояние. Продуйте фильтр сжатым воздухом, в случае необходимости произведите его замену.
4. Вверните крепежные болты и снимите кожух воздухоочистителя.
5. Внимательно проверьте кожух и крышку воздухоочистителя на наличие трещин и прочих механических повреждений. В случае необходимости произведите замену.

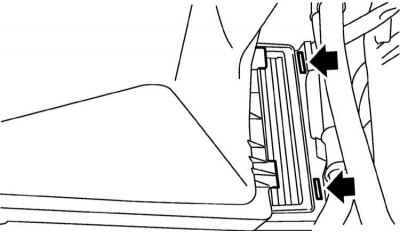

6. Установка производится в обратном порядке. Болты крепления кожуха следует затягивать с усилием 32.3 Нм.
Примечание. Защелкивание пружинных фиксаторов должно производиться только после ввода стопорных язычков крышки в приемные пазы кожуха.
Снятие и установка воздухоприемной камеры
1. Отсоедините отрицательный провод от батареи.
2. Отсоедините электропроводку от датчика температуры всасываемого воздуха (IAT).
А - Хомут; В - Крепежные болты; С - Хомут
3. Отпустите хомут (А) патрубка подсоединения воздухоприемной камеры к корпусу дросселя.
4. Выверните болты (В) крепления воздухоприемной камеры к впускному трубопроводу.
5. Отпустите хомут (С) крепления к камере гофрированного воздуховода.
6. Отсоедините от воздухоприемной камеры прочие шланги и снимите сборку с автомобиля.
7. Внимательно проверьте камеру на наличие трещин и прочих механических повреждений. В случае необходимости произведите замену.
8. Установка производится в обратном порядке.
Снятие и установка воздухозаборника
1. Выверните крепежные болты и, высвободив из резонаторной камеры, снимите воздухозаборник с панели передка автомобиля.
2. Внимательно проверьте воздухозаборник, на наличие трещин и прочих механических повреждений. В случае необходимости удалите из проходного сечения сборки посторонние предметы. Дефектный воздухозаборник замените.
3. Установка производится в обратном порядке.
Снятие и установка резонаторной камеры
1. Загоните автомобиль на подъемник.
2. Снимите воздухозаборник (см. предыдущий подраздел).
3. Снимите кожух воздухоочистителя (см. выше).

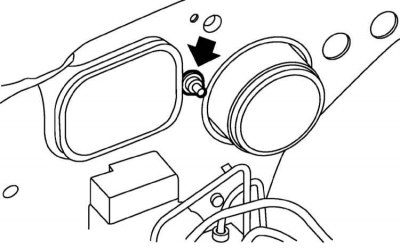

4. Выверните болт крепления резонаторной камеры к правой переборке двигательного отсека.
5. Снимите правое переднее колесо и поднимите автомобиль над землей.
6. Снимите правую панель грязеотбойника.
7. Извлеките резонаторную камеру через арку правого колеса.
8. Внимательно проверьте снятую камеру, на наличие трещин и прочих механических повреждений. Удостоверьтесь в отсутствии внутри посторонних предметов. В случае необходимости произведите соответствующие исправления/замените камеру.
9. Установка производится в обратном порядке.
