Проверка
1. Двигатель жестко соединен со сборкой трансмиссии и имеет с ней общую подвеску, которая выполнена в виде подрамника и 4 опор - правая и левая опоры крепятся к лонжеронам передняя и задняя опоры - к подрамнику. Общая схема расположения опор подвески силового агрегата представлена на сопр. иллюстрации.

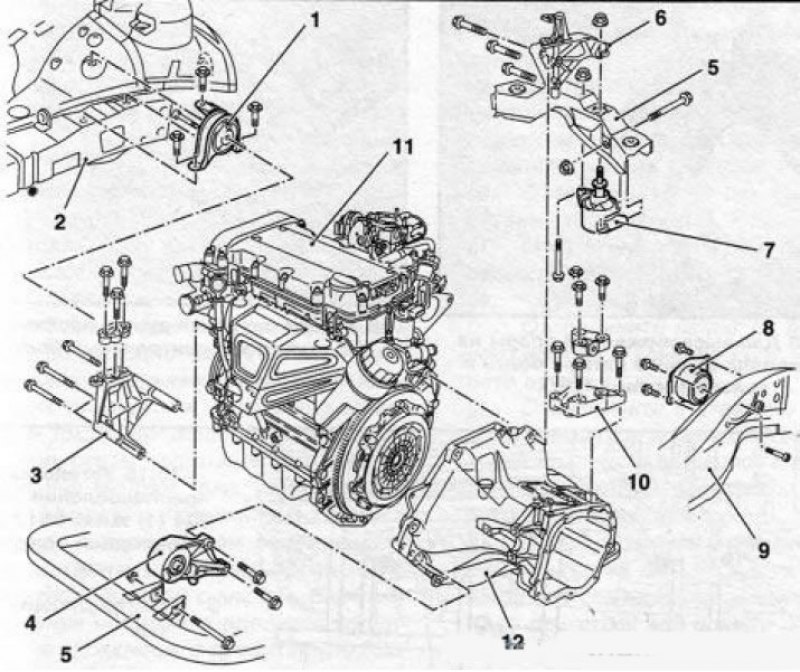

19.1 Общая принципиальная схема расположения опор подвески силового агрегата на моделях Opel: 1. Правая опора, 2. Рама, 3. Кронштейн правой опоры, 4. Передняя опора, 5. Балка подрамника, 6. Кронштейн задней опоры, 7. Гаситель крутящих нагрузок, 8. Левая опора, 9. Подрамник, 10. Опора трансмиссии, 11. Двигатель, 12. Трансмиссия
2. В случае необходимости с целью обеспечения свободы доступа поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
3. Проверьте состояние резиновых подушек опор. В случае выявления трещин, расслоений, отделения от металлической подложки, признаков затвердевания резины и прочих т.п. дефектов замените опору.
4. При помощи динамометрического ключа проверьте усилия затягивания крепежа опор.
5. Подрычаживая монтировкой, проверьте опоры на наличие признаков чрезмерного люфта, - в случае необходимости попросите помощника покачать агрегат в разные стороны и понаблюдайте за поведением опор. Присутствующий в новых компонентах люфт приводит к скорому износу опор. Дефектные компоненты замените.
Замена
Замечание: Перед снятием компонентов краской пометьте их установочные положения.
Правая опора
6. Для снятия правой опоры необходимо установить специальные приспособления и вывернуть болты крепления опоры к лонжерону и к кронштейну двигателя
Передняя и задняя опоры
7. Для снятия передней опоры взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки.
8. Для разгрузки опоры подоприте двигатель тележечным домкратом, - с целью распределения нагрузки проложите между головкой домкрата и поддоном картера деревянный брусок. При наличии соответствующего оборудования можно вывесить силовой агрегат как при замене правой опоры .
Внимание! При поддомкрачивании силового агрегата соблюдайте осторожность, - не нагружайте выпускную систему, в случае необходимости, отсоедините приемную трубу от выпускного коллектора
9. Отдайте гайку крепления опоры к кронштейну и снимите ее вместе с шайбой. Извлеките крепежный болт (см. иллюстрацию).

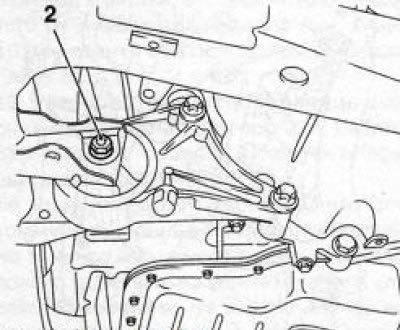

19.9 Гайка крепления передней опоры к кронштейну
10. Выверните болты крепления кронштейна опоры к картеру трансмиссии (см. иллюстрацию) и удалите его в сборе с подушкой.

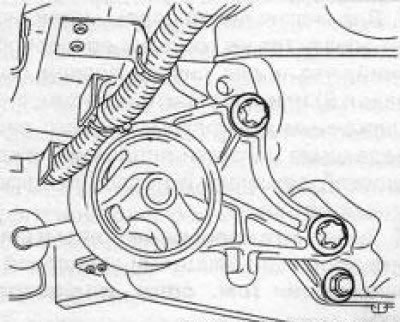

19.10 Болты крепления кронштейна передней опоры к картеру трансмиссии
11. Проверьте состояние всех компонентов опоры. Изношенные и поврежденные детали замените.
12. Установка производится в порядке, обратном снятию, затяните крепежные болты и гайку с требуемым усилием. Опустите автомобиль на землю.

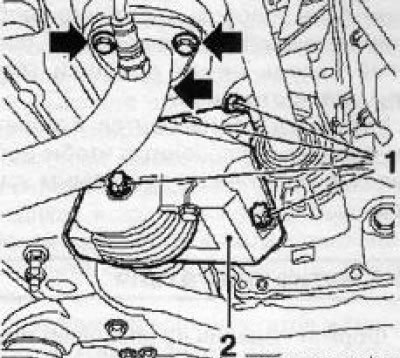

19.13 Болты (1) крепления задней опоры (2) двигателя - стрелками указаны болты крепления передней секции системы выпуска отработавших газов
13. Крепление задней опоры представлено на сопр. иллюстрации Порядок снятия задней опоры полостью аналогичен описанному выше.
Левая опора
14. Взведите стояночный тормоз, поддомкратьте передок автомобиля, установите его на подпорки и снимите защиту картера.
15. Снимите аккумуляторную батарею, выверните крепежные болты и снимите опорный поддон батареи
16. Для снятия левой опоры можно использовать тот же комплект приспособлений, что и для снятия правой или подоприте трансмиссию тележечным домкратом, с целью распределения нагрузки проложив между головкой домкрата и поддоном деревянный брусок.
17. Выверните крепежные болты и снимите опорный кронштейн креплений с трансмиссии (см. иллюстрацию).

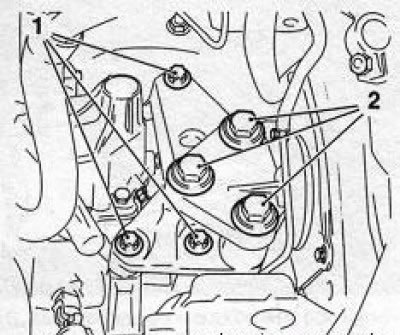

19.17 Шесть болтов крепления левой опоры
18. Выверните четыре крепежных болта с головками типа TORX и снимите опору, отделив ее от кузова (см. иллюстрацию).

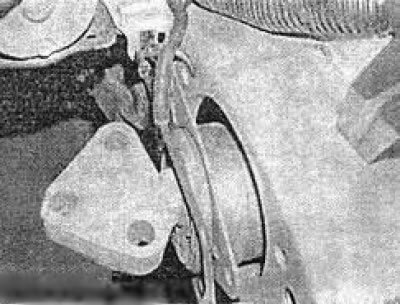

19.18 Для высвобождения опоры из лонжерона отдайте четыре болта с головками типа TORX
19. В случае необходимости опора может быть разобрана, для чего необходимо вывернуть одиночный болт, продетый сквозь центр подушки (см. иллюстрацию).

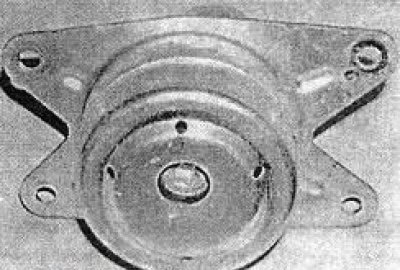

19.19 Для снятия подушки необходимо вывернуть центральный болт
20. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
