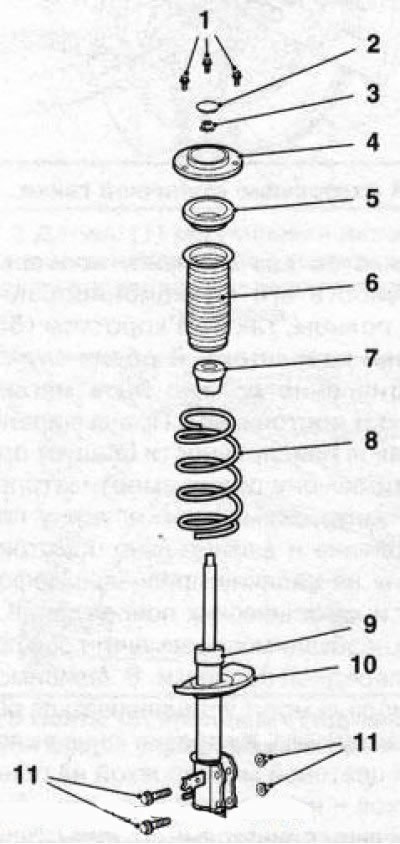

2.1 Конструкция передней амортизаторной стойки: 1. Верхние крепежные болты; 2. Колпачок; 3. Гайка крепления опорного подшипника; 4. Верхняя упорная шайба; 5. Верхний упорный подшипник; 6. Пыльник; 7. Демпфер сжатия; 8. Винтовая пружина; 9. Амортизатор; 10. Нижняя упорная шайба; 11. Нижние крепежные болты и гайки
2. Снимите соответствующее колесо.
3. Высвободите жгут электропроводки датчика износа тормозных накладок и тормозной шланг из держателей на амортизаторной стойке (см. сопр. иллюстрацию), выверните крепежный болт и снимите держатель датчика ABS со стойки.

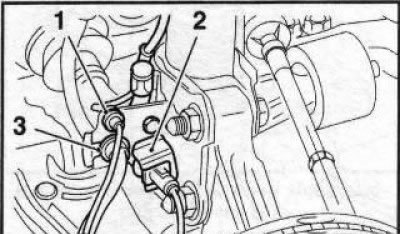

2.3 Крепление линий на амортизаторной стойке: 1. Держатель жгута электропроводки датчика износа тормозных накладок; 2. Держатель датчика ABS; 3. Держатель тормозного шланга; 5. Амортизатор
Замечание: На иллюстрациях 2.3 и 2.4 положение болтов изображено не верно.
4. Отпустите верхнюю крепежную гайку (см. сопр. иллюстрацию) стойки стабилизатора поперечной устойчивости, удерживая ось крепления стойки от проворачивания при помощи второго гаечного ключа. Извлеките ось и отсоедините стойку.

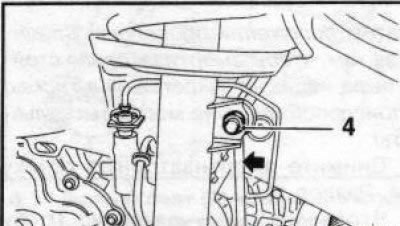

2.4 Верхняя гайка (4) крепления стойки стабилизатора поперечной устойчивости
5. Установите гидравлический домкрат под соответствующий управляющий рычаг.
6. Отметьте положение нижних крепежных болтов (см. сопр. иллюстрацию) на поворотном кулаке, для чего обведите их головки маркером.

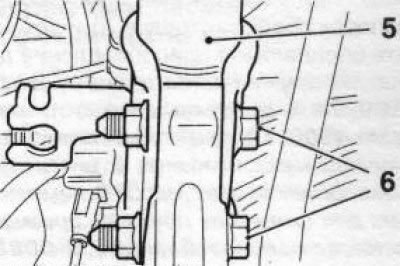

2.6 Нижние болты (6) крепления передней амортизаторной стойки
Внимание: При установке болты должны быть установлены строго на прежнее место - при изменении положения болтов изменится величина развала колес!
7. Отпустите крепежные гайки, извлеките нижние болты амортизаторной стойки. Опустите домкрат и отделите нижнюю часть амортизатора от поворотного кулака.
8. Откройте капот. Выверните 3 верхних крепежных болта (см. сопр. иллюстрацию) и извлеките амортизаторную стойку из арки переднего котеса.
[Оригинал опубликован на веб-сайте: www.autoinstruction.ru]

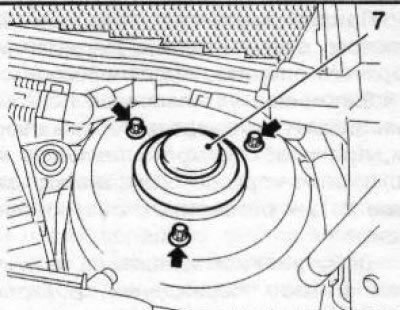

2.8 Верхние болты (указаны стрелками) крепления амортизаторной стойки (7)
9. Установка производится в порядке, обратном порядку снятия. При установке необходимо использовать только новые самоконтрящиеся болты и гайки. Болты/гайки крепления амортизаторной стойки затягиваются в 3 приема (см. Спецификации), нижние болты и верхний болт крепления стойки стабилизатора должны вставляться спереди.
Головки нижних болтов необходимо совместить с ранее нанесенными метками. На сервисных станциях для проверки угла установки колес применяют специальное лекало Hazet 6690, для индивидуального пользования можно вырезать соответствующий шаблон из плотного картона.
10. Если снятие стойки производилось вне сервисной мастерской, при первой же возможности проверьте развал колес на СТО с использованием специального оборудования.
Внимание: Нижние самоконтрящиеся крепежные болты и гайки амортизаторной стойки должны заменяться после каждого их отворачивания! Рекомендуется всегда иметь в автомобиле запасной комплект болтов и гаек.
