Предупреждение! При разборке и сборке амортизаторной стойки передней подвески необходимо использовать специальное приспособление для сжатия цилиндрической пружины.
1. Снимите переднюю стойку из автомобиля, очистите от грязи и закрепите в тисках.
2. Используя специальное приспособление, сожмите пружину так, чтобы она отошла от гнезда пружины.
3. Снимите защитную крышку, зафиксируйте от проворачивания шток амортизатора ключом и, используя второй накидной ключ, отверните центральную гайку крепления штока амортизатора (рис. 10.13).

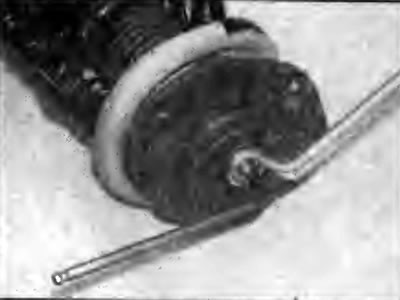

Рис. 10.13. Отворачивание гайки крепления штока амортизатора
4. Снимите гайку и шайбу, затем снимите упорную шайбу с буртиком, опорную пластину, подшипник, верхнее гнездо пружины и плоскую шайбу. Снимите цилиндрическую пружину, затем защитный чехол и резиновый упор (рис. 10.14). Пружина может остаться в сжатом состоянии, готовой к установке.

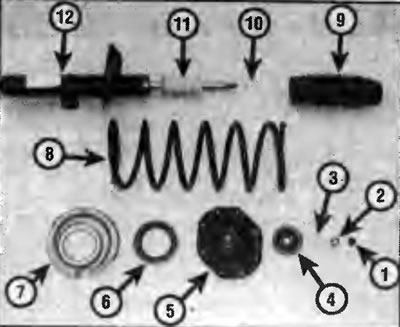

Рис. 10.14. Элементы амортизаторной стойки передней подвески: 1 - крышка; 2 - гайки; 3 - шайба; 4 - упорная шайба с буртиком; 5 - опорная пластина; 6 - подшипник; 7 - верхнее гнездо пружины, 8 - цилиндрическая пружина; 9 - защитный чехол; 10 - плоская шайба; 11 - резиновый упор; 12 - корпус стойки
5. Проверьте все элементы амортизаторной стойки на наличие износа, повреждений или деформации.
6. Осмотрите корпус и шток амортизатора. На корпусе не должно быть механических повреждений, на штоке - следов коррозии. Установите амортизатор в вертикальное положение и проверьте его работу, перемещая шток амортизатора на всю длину хода, а также перемещая шток вверх и вниз на длину 50-100 мм. Во всех случаях шток амортизатора должен перемещаться плавно с ощутимым сопротивлением. Если шток перемещается рывками или поврежден, амортизатор подлежит замене.
7. Если Вы не уверены в том, что пружина в хорошем состоянии, аккуратно снимите приспособления для сжатия пружины и проверьте пружину на наличие деформации и трещин. Замените пружину, если она повреждена или деформирована, или, если Вы сомневаетесь в ее пригодности для дальнейшего использования
8. Сборку стойки проводите в соответствии с рисунками 10.15-10.25. Не пропускайте никакие этапы при сборке стойки и внимательно читайте подрисуночный текст.
9. Установите стойку на автомобиль, как описано в главе 4.
Рис. 10.15. Вытяните шток амортизатора насколько возможно и установите резиновый упор |
Рис. 10.16. Установите на шток амортизатора защитный чехол |

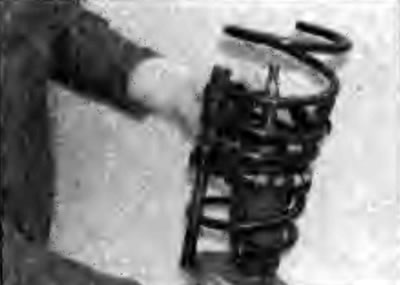

Рис. 10.17. Установите сжатую цилиндрическую пружину |
Рис. 10.18. Убедитесь, что нижний конец пружины правильно установлен на нижней тарелке пружины |

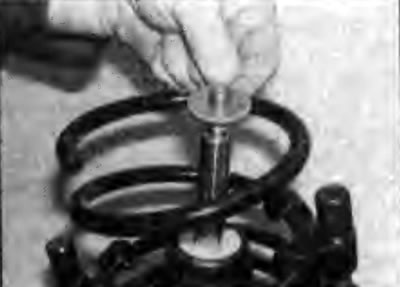

Рис. 10.19. Установите на шток амортизатора плоскую шайбу |

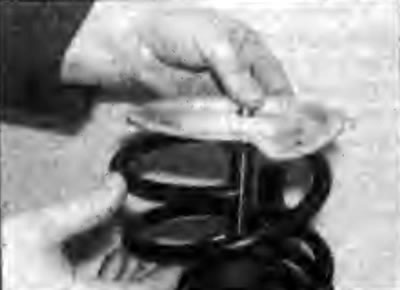

Рис. 10.20. Установите верхнее гнездо пружины |
Посмотрите оригинал на портале AutoInstruction.ru

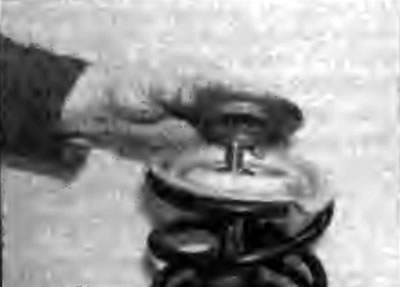

Рис. 10.21. Установите подшипник |

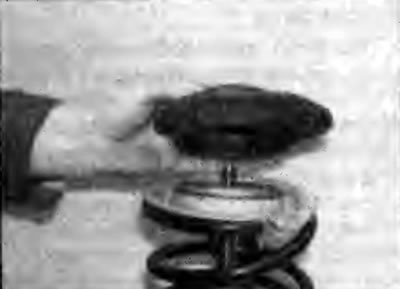

Рис. 10.22. Установите опорную пластину |

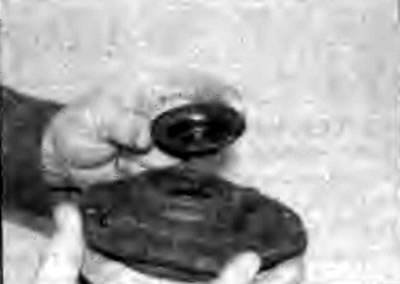

Рис. 10.23. Установите упорную шайбу с буртиком |

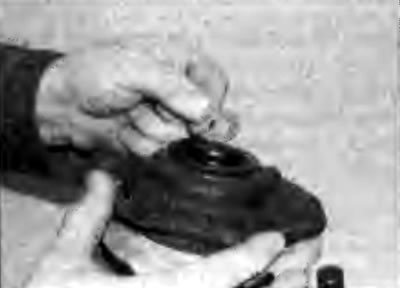

Рис. 10.24. Установите верхнюю шайбу |
Рис. 10.25. Наверните гайку крепления штока амортизатора
