Снятие
1. Заблокируйте задние колеса упорами, поднимите переднюю часть автомобиля и закрепите на подставках. Снимите передние колеса.
2. Отверните гайку и достаньте болт, крепящий тягу задней опоры двигателя/ коробки передач к задней части блока цилиндров. Выверните болт крепления тяги к кронштейну на нижней раме и снимите тягу.
3. Выверните болты крепления кронштейнов поддержки труб усилителя рулевого управления к нижней раме и отсоедините трубы от зажимов нижней рамы.
4. Выверните болты и гайки крепления рулевой передачи. Мягкой проволокой прикрепите рулевую передачу к приемной выхлопной трубе.
5. На моделях с механической коробкой передач, используя плоскую отвертку как рычаг, аккуратно снимите шаровые шарниры двух тяг с рычага и кронштейна, закрепленного на коробке передач. Выверните шарнирный болт, крепящий тягу переключения передач к рычагу переключения передач.
6. Освободите трос сцепления от зажимов на нижней раме.
7. Отверните гайки и извлеките шарнирные болты передних креплений нижних рычагов передней подвески.
8. С двух сторон автомобиля выверните два болта крепления втулки задней части нижнего рычага к нижней раме, при это учитывайте, что больший болт совместно с гайкой также крепит зажим стабилизатора поперечной устойчивости.
9. Отсоедините внутренние концы обоих нижних рычагов передней подвески от нижней рамы.
10. Домкратом через деревянный брусок поддержите нижнюю раму.
11. Выверните четыре болта крепления задней части нижней рамы и два передних болта, затем опустите нижнюю раму и извлеките ее из-под автомобиля (рис. 10.32, 10.33).

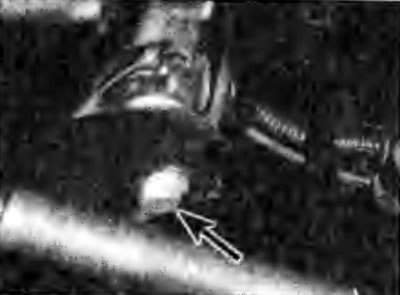

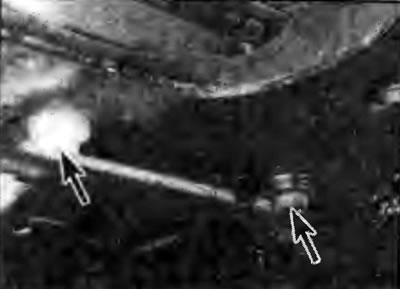

Рис. 10.32. Расположение болтов крепления левой задней части нижней рамы | Рис. 10.33. Расположение болта крепления передней части нижней рамы |
Установка
12. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Убедитесь, что направляющие штифты, определяющие взаимное положение нижней рамы и кузова, находятся на месте.
- b) При установке замените все отвернутые при снятии самоконтрящиеся гайки «Nyloc».
- c) Затяните все болты и гайки требуемыми моментами.
- d) Проверьте углы установки передних колес и, при необходимости, отрегулируйте их (см. главу 24).
