Снятие
Примечание. При установке необходимо использовать новые гайки зажимного болта шарового шарнира и болтов крепления шарового шарнира.
1. Заблокируйте задние колеса упорами, поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответствующее переднее колесо.
2. Отверните гайку и достаньте болт крепления нижнего шарового шарнира рычага передней подвески к поворотному кулаку. При установке необходимо использовать новую гайку.
3. Вставьте монтировку в паз поворотного кулака, разожмите паз и отжимая рычаг передней подвески вниз достаньте цапфу шарового шарнира из поворотного кулака. Для этого используйте длинный стальной стержень и брус, установленные под нижней рамой и цепью прикрепите стержень к рычагу подвески (рис. 10.4). Нажимая на стержень вниз, извлеките цапфу шарового шарнира из поворотного кулака.
4. После извлечения цапфы шарового шарнира из поворотного кулака снимите предохранительную пластину, которая прикреплена к цапфе шарового шарнира.
5. Отверните три гайки и достаньте три болта крепления шарового шарнира к нижнему рычагу и снимите шарнир (рис. 10.29, 10.30).

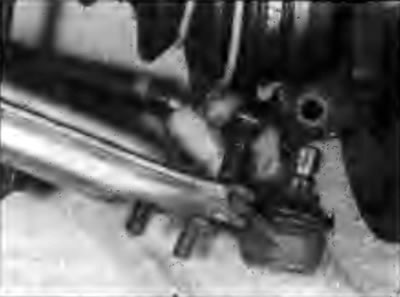

Рис. 10.29. Снятие болта крепления шарового шарнира к нижнему рычагу |

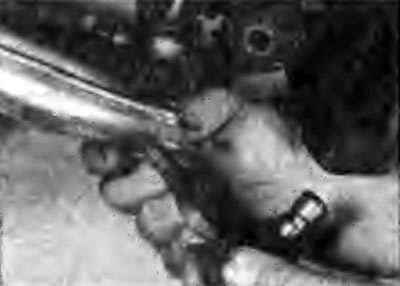

Рис. 10.30. Снятие шарового шарнира с нижнего рычага |
6. Проверьте шаровой шарнир на наличие износа, чрезмерного люфта или чрезмерной жесткости. Также проверьте пылезащитный чехол шарового шарнира на наличие трещин или других повреждений.
Установка
7. Установите шаровой шарнир на нижний рычаг и вставьте три болта. Наверните на болты новые гайки и затяните их требуемым моментом.
8. Вставьте цапфу шарового шарнира нижнего рычага в поворотный кулак, при этом убедитесь, что предохранительная пластина правильно установлена в поворотный кулак. Установите болт (с задней стороны поворотного кулака), наверните новую гайку крепления цапфы шарового шарнира и затяните ее требуемым моментом.
9. Установите колесо, опустите автомобиль и затяните болты крепления колеса требуемым моментом.
