Турбодизельный двигатель ТС4ЕЕ1 объемом 1,7 л
Для компенсации температурного расширения в приводе клапанов должен быть определенный зазор. Слишком маленький зазор приводит к нарушению фаз газораспределения и снижению компрессии. В крайних случаях клапаны деформируются и подгорают.
Слишком большой зазор приводит к сильному шуму при работе. Фазы газораспределения нарушаются. Вследствие малого времени открытия клапанов и плохого наполнения цилиндров уменьшается мощность двигателя и его работа становится неустойчивой.
Правильная работа клапанов возможна только тогда, когда клапаны имеют хорошее уплотнение, зазоры в их приводе не превышают допустимых значений, а концы стержней клапанов не имеют наклепа.
Зазоры в приводе клапанов необходимо проверять и регулировать при плановом техническом обслуживании, после ремонта и при появлении шума в клапанном механизме. Зазоры в клапанах проверяются и регулируются на холодном двигателе.
Проверка
Снять крышку головки цилиндров.

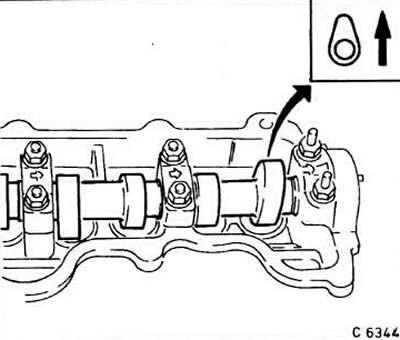

Провернуть коленчатый вал так, чтобы выступ кулачка регулируемого клапана был направлен вверх. Повернуть стакан толкателя так, чтобы паз толкателя был направлен вперед.
Для проворачивания коленчатого вала включить 5-ю передачу, приподнять домкратом одно из передних колес и провернуть колесо вручную.
Проверить зазор в приводе клапанов. Он должен составлять: у впускных клапанов — 0,15 мм, у выпускных — 0,25 мм.
Щуп должен входить с легким тэением. В противном случае требуется регулировка зазора.
Провернуть коленвал и повторить вышеописанную процедуру с другими клапанами.
Если регулировка зазора необходима, то с помощью набора щупов определить величину зазора и записать ее.
Установить на место крышку головки цилиндров и затянуть болты ее крепления моментом 10 Нм.
Регулировка
Зазор в клапанах регулируется путем замены регулировочных шайб шайбами нужной толщины. Для этого необходимо сжать пружину клапана. Следует использовать приспособление для сжатия клапанных пружин Opel КМ-650.
Вынуть регулировочную шайбу.
Определить необходимую толщину регулировочной шайбы.
Смазать новую регулировочную шайбу нужной толщины маслом и установить ее на место.
Внимание! При установке регулировочной шайбы проследить, чтобы ее маркировка была направлена вниз.
Отрегулировать таким же образом зазоры во всех клапанах.
Определение толщины регулировочной шайбы
Замерить микрометром толщину ранее стоявшей регулировочной шайбы. Результат записать. Обозначение толщины шайбы находится на одной из ее сторон.
Для расчета толщины шайбы можно использовать следующую формулу:
N = Т + (А - S) где
N - толщина новой регулировочной шайбы,
Т - толщина снятой шайбы,
А - текущий зазор в клапане,
S - необходимый зазор в клапане.
