Карбюраторы 2ЕЕ и 2ЕЗ
Топливный насос представляет собой диафрагменный агрегат с механическим приводом от распределительного вала. Насос находится справа у корпуса распределительного вала.
Предупреждение! Пары бензина ядовиты! Обеспечить хорошую вентиляцию рабочего места.
Внимание! Не допускать открытого огня или искр вблизи рабочего места. Существует опасность возникновения пожара!
Снятие
Отсоединить провод "массы" от аккумулятора.

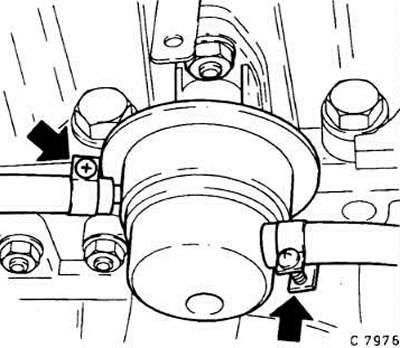

Отсоединить топливные шланги.
Снять насос с корпуса распределительного вала.
Внимание! Подложить ветошь, так как возможно вытекание топлива.
Очистить стыковочные поверхности.
Установка
Установить и закрепить насос, проложив новую прокладку.
Затянуть болты моментом 20 Нм.
Подсоединить топливные шланги и закрепить их новыми хомутами. Шланг от топливного бака закрепляется у крышки насоса, а шланг от карбюратора — у нижней части насоса.
Подсоединить провод "массы" к аккумулятору.
Для проверки работы насоса отсоединить от него шланг, идущий к карбюратору. Подложить ветошь и включить стартер. При этом топливо должно толчкообразно выливаться.
Давление топлива на выходе насоса при оборотах 2000 об/мин должно быть 0,25-0,33 бар.
