Осмотр
1. Где применяется, снимите колпак, затем ослабьте болты соответствующего колеса. Если осматривается диск переднего тормоза, затяните ручной тормоз, если процедура проводится на диске заднего тормоза, заблокируйте передние колеса. Поддомкратьте и установите на осевых подпорках соответствующую часть автомобиля. Снимите колесо.

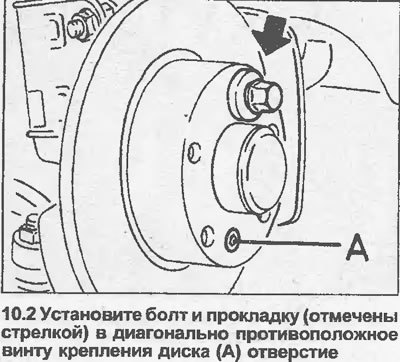

2. Где применяется, убедитесь, что винт крепления тормозного диска надежно затянут. Установите прокладку толщиной приблизительно 10.0 мм на один из болтов колеса, вставьте болт в отверстие, диагонально-противоположное винту крепления диска и зажмите его (см. иллюстрацию).
3. Вращайте тормозной диск и осмотрите его на наличие глубоких царапин, при обнаружении которых диск следует переточить или заменить. Неглубокие царапины вполне допустимы.
4. С помощью микрометра или плоского металлического блока и щупов убедитесь, что биение диска не выходит за пределы, данные в Спецификациях. Измеряйте биение диска в 10.0 мм от его внешнего края.
5. На моделях с одним верхним распредвалом (SOHC) если биение диска заднего тормоза чрезмерно, проверьте регулировку подшипника заднего колеса как описано в Разделе 10.
6. Если биение диска переднего тормоза (все модели) или биение диска заднего тормоза (модели с двумя верхними распредвалами (DOHC)) превышает норму, снимите диск как описано ниже в этой Главе. Убедитесь, что поверхность диска, обращенная к ступице, совершенно чиста. Установите диск и проверьте биение снова.
7. Если биение все еще чрезмерно, диск следует заменить.
8. Чтобы снять диск, действуйте следующим образом.
Диск переднего тормоза
Снятие
9. Где применяется, снимите болт колеса и прокладку, установленные для осмотра диска.
(Перейдите к источнику по ссылке: Autoinstruction.ru)
10. Снимите тормозные колодки (Глава 4).
11. На моделях 2.0 л открутите два болта крепления и снимите кронштейн суппорта.
12. Открутите винт крепления и снимите диск со ступицы.
Установка
13. Установка производится в обратной последовательности. Убедитесь, что совмещающиеся поверхности диска и ступицы совершенно чисты и нанесите небольшое количество блокирующего состава на резьбу винта крепления. Установите тормозные колодки (Глава 4). Диск заднего тормоза - модели с одним верхним распредвалом
14. На этих моделях ступица заднего колеса встроена в диск. Снятие и установка описаны в Разделе 10.
Диск заднего тормоза — модели с двумя верхними распредвалами
Снятие
15. Снимите болт колеса и прокладку, установленную при осмотре диска.
16. Снимите тормозные колодки как описано в Главе 5.
17. Снимите суппорт тормоза (см. Главу 9), не отсоединяя тормозную трубку. Сместите суппорт в сторону и подвяжите его к кузову, так чтобы не деформировать трубку.
18. Открутите винт крепления и снимите диск со ступицы. Если сделать это не удается, отведите колодки ручного тормоза, вставив отвертку в отверстие в диске и повернув колесо регулятора.
Установка
19. Установка производится в обратной последовательности. Убедитесь, что совмещающиеся поверхности диска и ступицы совершенно чисты и нанесите небольшое количество блокирующего состава на резьбу винта крепления. Установите тормозные колодки как описано в Главе 5.
