Двигатели с одним распредвалом
Звездочка распредвала
Внешние крышки ремня сняты, далее идут следующие операции.
Проверните коленвал так, чтобы поршень N 1 находился в ВМТ.
На двигателях 1,4 и 1,6 л зафиксируйте положение указателя натяжения.
Отпустите три болта насоса охлаждающей системы торцевым ключом, затем поверните насос для уменьшения натяжения ремня.
Необходимо зафиксировать распредвал, чтобы он не прокручивался, а этого можно добиться одним из двух следующих способов.

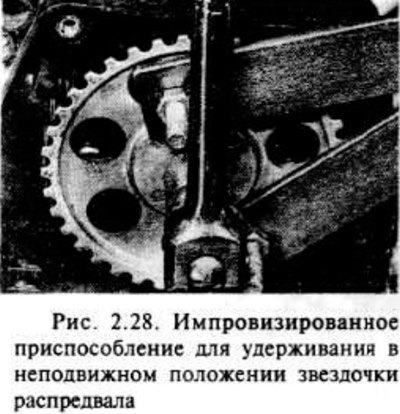

- 1. Соберите приспособление, показанное на рисунке, и используйте его для фиксирования звездочки с помощью отверстий.
- 2. Снимите крышку распределю и зафиксируйте его с помощью гаечного ключа, захватив вал за фаски между кулачками NN 3 и 4.
Отверните болт звездочки распредвала, не забывая о шайбе.
Снимите звездочку с конца распредвала.

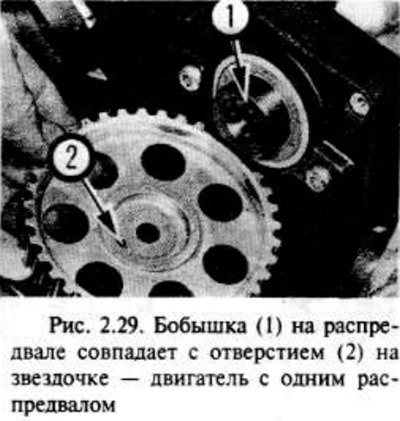

Установка начинается с надевания звездочки на распредвал (убедитесь в том, что бобышка на распредвале совпадает с отверстием на звездочке).

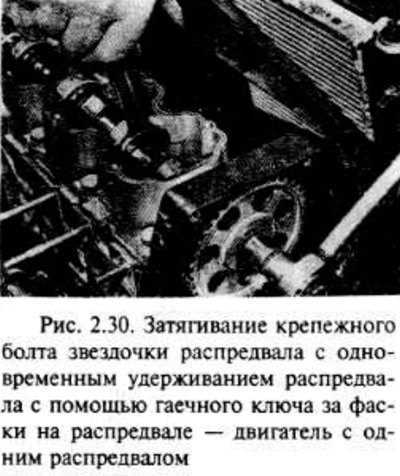

Затяните болт звездочки моментом затяжки, оговоренным в спецификации.
Проверьте, чтобы метки ВМТ на звездочках распредвала и коленвала совпадали (поршень N 1 в ВМТ), затем наденьте ремень.
Отрегулируйте натяжение ремня распределительного механизма и установите наружные крышки ремня.
Звездочка коленвала — снятие
После снятия наружных крышек ремня идут следующие операции.
Проверните коленчатый вал, приведя поршень в ВМТ, и снимите шкив коленвала.
На двигателях 1.8 и 2,0 л отверни и болт звездочки коленвала. Чтобы коленвал при этом не проворачивался, либо включите прямую передачу и попросите помощника нажать на тормоз (только для моделей с механической коробкой передач), либо снимите стартер и вставьте между зубьями коронной шестерни подходящий инструмент. Отверните болт звездочки (при этом соблюдайте осторожность, так как он затянут очень сильно) и извлеките прокладку.
Далее зафиксируйте рычаг указателя натяжения и разверните насос, как указано ранее, затем снимите ремень.

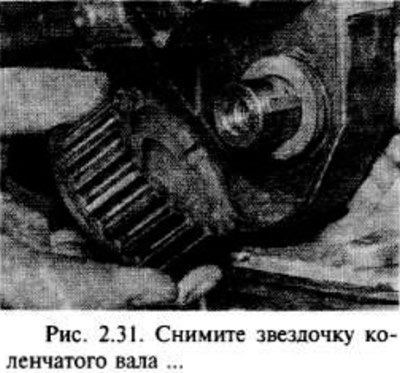

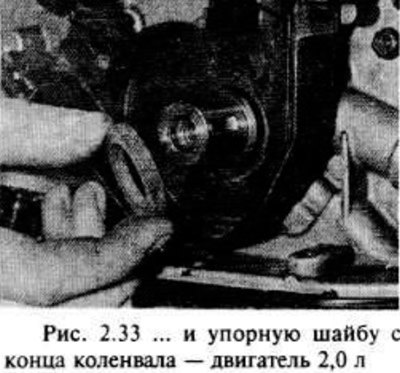

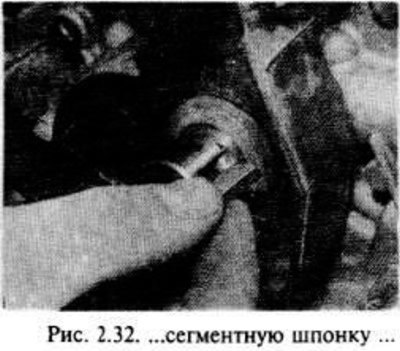

Снимите звездочку с коленвала с помощью соответствующего съемника. Там, где нужно, снимите сегментную шпонку и упорную шайбу с коленвала.
Установка звездочки коленвала

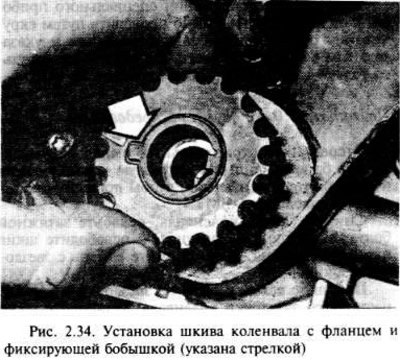

Где применимо, установите сегментную шпонку на конец коленчатого вала, затем поставьте звездочку с фиксирующей бобышкой.
На двигателях 1.8 и 2,0 л, где применимо, установите упорную шайбу и сегментную шпонку на коней коленвала, затем поставьте звездочку коленвала и затяните нужным моментом новый болт.
Проверьте, чтобы метки ВМТ на звездочках распредвала и коленвала совпадали (поршень N 1 находится в ВМТ), затем наденьте ремень.
Установите шкив коленвала, отрегулируйте натяжение ремня, установите наружные крышки ремня.
Двигатели с двумя распредвалами
Снятие и установка звездочки распредвала
Снимите ремень распределительного механизма, как указано ранее.
Смотрите оригинал на указанном сайте autoinstruction.ru

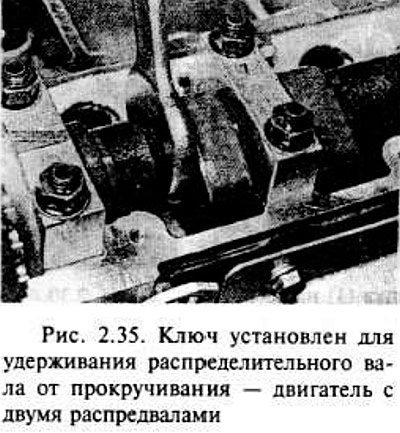

Необходимо закрепить распредвал, чтобы он не прокручиваться во время отвертывания болта звездочки, а этого можно достичь согласно операциям, указанным в начале данного раздела, не забывая о том, что фаски для удерживания распредвала в неподвижном положении расположены в передней части 1-го выступа кулачка (см. рис. 2.35).

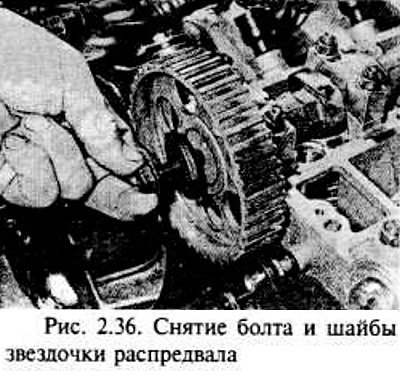

Отверните болт звездочки распредвала и удалите его, вместе с шайбой. Снимите звездочку с конца распредвала.
Наденьте звездочку на распредвал, убедившись в том, что бобышка совпадает с отверстием на звездочке.
Поставьте новый болт и затяните его в два этапа. закрепив распредвал.
Поставьте новый ремень распределительного механизма и отрегулируйте натяжение.
Звездочка коленвала — снятие и установка
Снимите ремень распределительного механизма. Посте этого необходимо отвернуть болт звездочки коленвала, зафиксировать его. С помощью втулки типа Тогх отверните болт (он затянут очень сильно) и снимите шайбу.
Отсоедините звездочку от коленвала с помощью соответствующего съемника, если это необходимо.
Установите звездочку на коленвал. Нанесите немного смазки на резьбу нового болта звездочки и затяните его в два этапа. Проверьте, чтобы шайба была под головкой болта, и фиксируйте коленвал от проворачивания.
Поставьте новый ремень и отрегулируйте его натяжение.
