Двигатели 1,4 и 1,6 л с одноточечным впрыском топлива и карбюраторные
Верхняя наружная крышка — снятие
Для более легкого доступа можно снять воздухоочиститель.
Если необходимо, снимите приводной ремень генератора. На моделях, имеющих усилитель рулевого управления, снимите шкив его насоса и ослабьте затяжку болтов. Отсоединять трубопроводы нет необходимости.
Отвернув болт, отсоедините верхнюю крышку от задней и нижней.
Установка верхней крышки на место осуществляется в обратном порядке.
Нижняя наружная крышка — снятие
Для более легкого доступа поднимите переднюю правую часть автомобиля и закрепите ее. Снимите колесо автомобиля и щиток подкрылка. Снимите шкив коленвала.
Отверните 2 болта, отсоедините нижнюю крышку от верхней и нижней.
Установка нижней наружной крышки на место осуществляется в обратном порядке.
Задняя крышка — снятие
Снимите наружные крышки и ремень распределительного механизма.
Снимите звездочки на валах ремня, отверните болт и снимите указатель натяжения ремня.
Отверните и снимите винты, закрепляющие заднюю крышку к кожуху распределительного вала и блоку цилиндров, затем снимите крышку.
Установка ее осуществляется в обратном порядке.
Двигатели 1,4 и 1,6 л с многоточечным впрыском топлива
Верхняя наружная крышка
Отсоедините отрицательный вывод аккумуляторной батареи. Для лучшего доступа снимите воздухоочиститель.
Снимите ремень генератора. На моделях, имеющих усилитель рулевого управления, снимите шкив его насоса, ослабьте болты, чтобы отвести насос от крышки. Отсоединять трубопроводы нет необходимости.

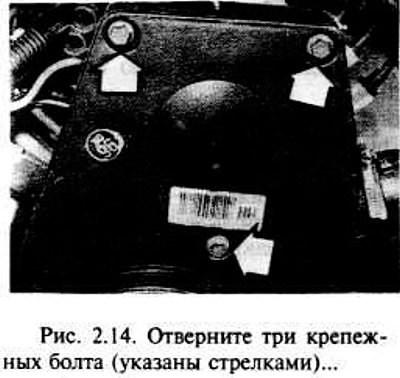

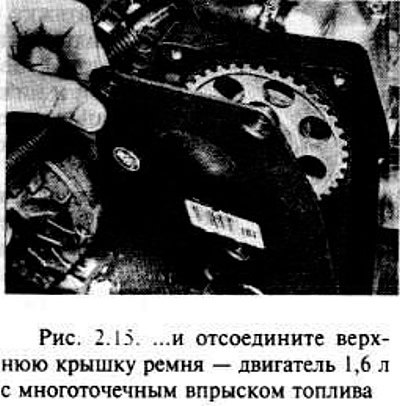

Отверните три болта и отсоедините низ верхней крышки от нижней. Снимите верхнюю крышку.
Установка ведется в обратном порядке.
Отсоедините отрицательный вывод аккумуляторной батареи.
Для лучшего доступа поднимите переднюю правую часть автомобиля и закрепите ее. Снимите колесо и щиток подкрылка.
Снимите шкив коленвала.

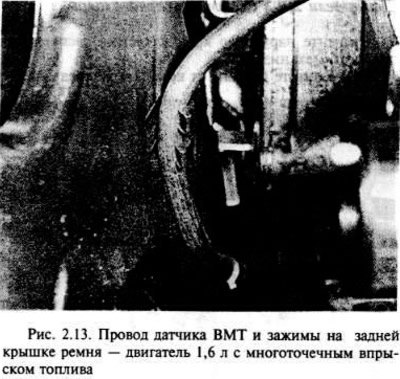

Отсоедините провод датчика ВМТ от нижней крышки ремня.
Отверните четыре болта и снимите нижнюю крышку.
Установка ведется в обратном порядке.
Задняя крышка
Выполнить операции, указанные ранее для задней крышки.

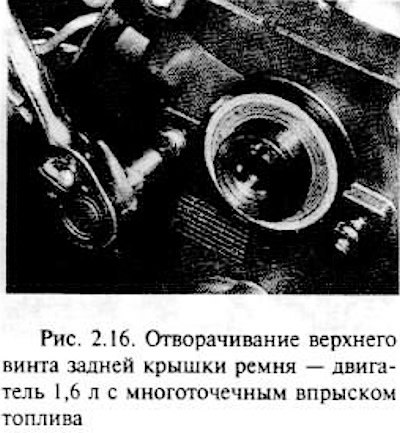

Отверните верхние и нижние винты крепления задней крышки.
Снимите заднюю крышку (если есть, отсоедините от нее провод датчика ВМТ).
Установка задней крышки ведется в обратном порядке.
Двигатели 1,8 и 2,0 л
Отсоедините отрицательный вывод аккумуляторной батареи.
Для лучшего доступа к деталям можно снять устройство воздухоочистителя, как указано в главе 4.
Снимите ремень насоса усилителя рулевого управления.
Снимите ремень генератора, отсоедините провод от температурного датчика, освободите зажимы и снимите верхнюю крышку. Установка ее осуществляется в обратном порядке.
Верхняя крышка
Снимите верхнюю крышку, как указано ранее, затем отсоедините нижнюю крышку от насоса системы охлаждения двигателя.
Установка осуществляется в обратном порядке.
Задняя крышка
Снимите наружные крышки ремня, а затем ремень и звездочки.
Отсоедините контакт провода датчика ВМТ. Отверните два верхних и два нижних болта и снимите крышку. Установка осуществляется в обратном порядке.
Двигатели 2,0 а с двумя распредвалами
Статья опубликована первоначально здесь: Autoinstruction
Наружная крышка
Отсоедините отрицательный вывод аккумуляторной батареи.
Для более легкого доступа снимите воздухоочиститель. Снимите ремень генератора.
Отвернув три винта, снимите наружную крышку. Установка ее осуществляется в обратном порядке.
Задняя крышка
Снимите наружную крышку и звездочки. Снимите натяжитель ремня и шкив холостого хода.

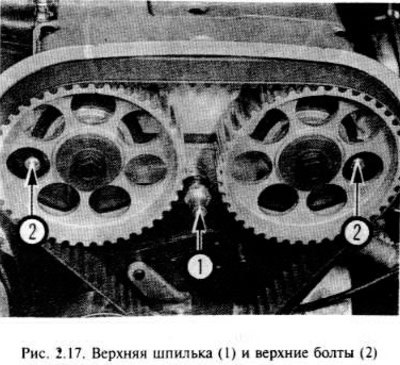

Отверните верхнюю и среднюю шпильки наружной крышки. Верхняя просто выкручивается из головки блока цилиндров, а средняя шпилька закреплена.

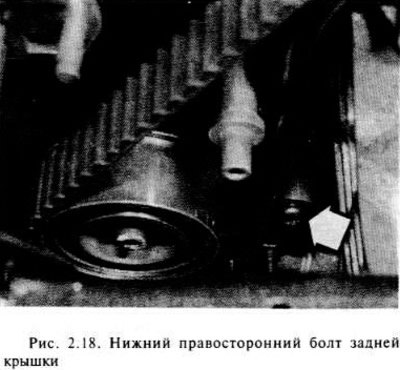

Отверните два верхних и один нижний болт задней крышки и отсоедините ее. Установка осуществляется в обратном порядке.
