2. Снимите накладку переднего бампера (см. Раздел 7).
3. При снятии правого крыла на бензиновых моделях отпустите крепежную гайку, отсоедините угольный адсорбер системы EVAP, отведите его в сторону.

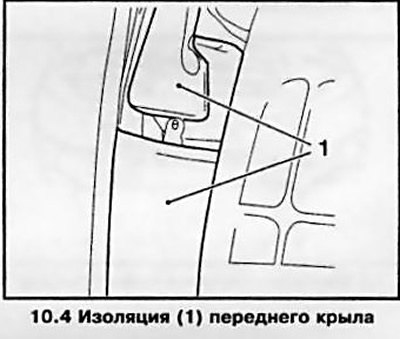

4. Снимите изоляцию крыла (см. сопр. иллюстрацию).

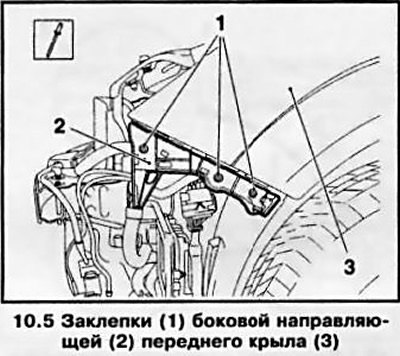

5. Если снятие крыла производится с целью его последующей замены, необходимо снять с него боковую направляющую (см. сопр. иллюстрацию), для чего рассверлите головки трех заклепок и выбейте заклепки из посадочных отверстий.

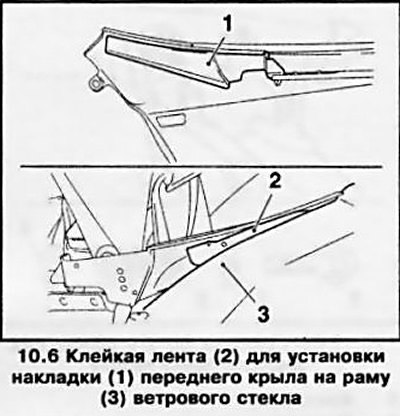

6. Отсоедините при помощи пластмассового клина типа HAZET 1965-20 накладку крыла от рамы ветрового стекла, затем снимите липкую ленту с рамы (см. сопр. иллюстрацию).
7. Заклейте кромки крыла скотчем.

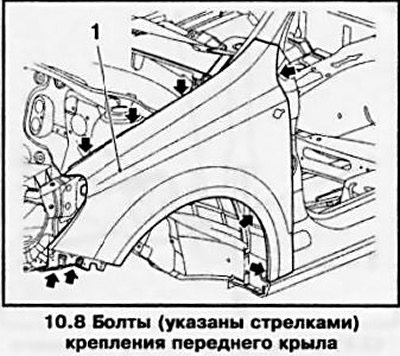

8. Откройте переднюю дверь, выверните 8 крепежных болтов (см. сопр. иллюстрацию) и снимите крыло.
Замечание: При замене крыла снимите со старого и установите на новое зажимную гайку крепления фары, уплотнение капота и накладку крыла.
9. При установке крыла наклейте новую, длиной 5 см, двухстороннюю клейкую ленту на накладку крыла. Заведите накладку под уплотнитель ветрового стекла и приклейте к раме ветрового стекла.
10. Покройте специальным лаком те поверхности нового крыла, которые после установки будут недоступными.
11. Очистите сопрягаемые поверхности крыла, при необходимости выровняйте их.
12. Установите крыло и выставьте равномерный зазор между прилегающими кузовными элементами.
13. Закрепите крыло на накладку, вверните болты и затяните их с требуемым усилием (см. Спецификации).
14. Дальнейшая установка производится в порядке, обратном порядку снятия.
Особенности моделей Zafira
15. В целом процедура снятия/установки переднего крыла выполняется также как и на моделях Astra. Ниже приведены только отличия.
16. Снимите фиксированное стекло стойки А (передней стойки) (см. Раздел 11).
17. Осторожно разрежьте клеевой шов между крылом и стойкой А в верхней части у рамы стекла, для чего нагрейте нож или шпатель и введите инструмент сверху в зазор.

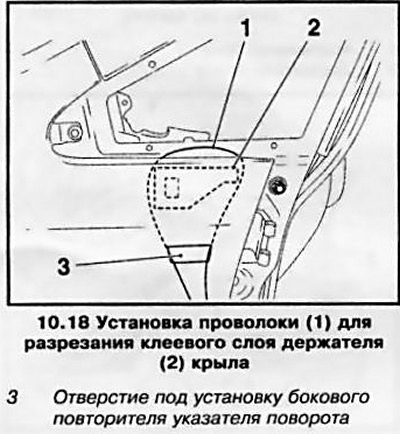

18. Разрежьте клеевой слой между держателем крыла и стойкой А под фиксированным стеклом, для чего введите проволоку (см. сопр. иллюстрацию) через зазор так, чтобы обвести место склейки и выведите концы проволоки из отверстия под установку бокового повторителя указателя поворота, при этом не зажимайте проволоку между держателем и стойкой А. Предварительно заклейте кромки отверстия под установку повторителя скотчем. При разрезке клеевого слоя ассистент должен нагревать его феном.

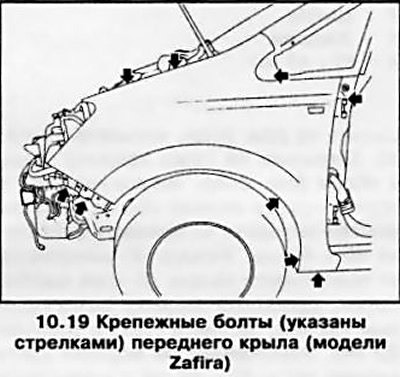

19. Выверните 9 крепежных болтов (см. сопр. иллюстрацию), нагрейте уплотнительную массу внизу у стойки А феном и осторожно отделите крыло.
20. При установке нового крыла предварительно закрепите его болтами, пометьте места склеивания, затем снова снимите. Нанесите клей на держатель и на стойку А в верхней части у рамы окна.
21. Установите крыло и выставьте равномерный зазор между прилегающими кузовных элементов.
