Модели Хэтчбэк и Astra GTC
1. Снимите задние комбинированные фонари (см. Главу 12, Раздел 19).
2. Снимите фонарь подсветки номерного знака (см. Главу 12, Раздел 21).

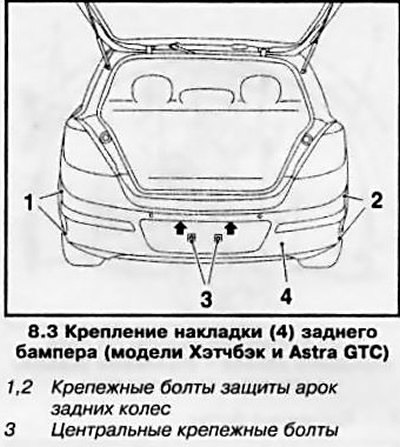

3. Выверните крепежные болты (см. сопр. иллюстрацию) и отсоедините от бампера защиту арок задних колес (см. также Раздел 6). Затем снимите номерной знак и выверните 2 центральных крепежных болта.
4. При соответствующей комплектации рассоедините разъем электропроводки датчиков системы помощи при парковке (см. иллюстрацию 8.6).
5. Нажмите на боковые фасы накладки бампера по направлению вверх и высвободите накладку из боковых направляющих (см. иллюстрацию 7.6). Будьте осторожны — не повредите крепление накладки бампера.

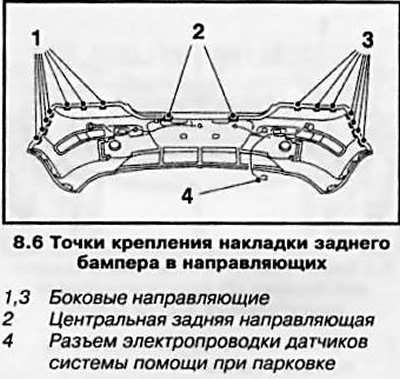

6. Высвободите накладку бампера из центральной направляющей (см. сопр. иллюстрацию) и снимите накладку при помощи ассистента.

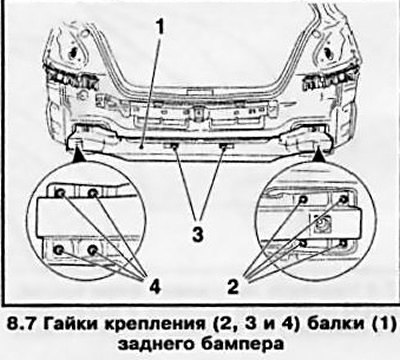

7. Отдайте 8 крепежных и 2 зажимные гайки (см. сопр. иллюстрацию) и снимите балку заднего бампера с рамы.
8. Установка производится в порядке, обратном порядку снятия. При установке балки необходимо использовать новые крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском. Обратите внимание на прокладку электропроводки к фонарям подсветки номерного знака.
Модели Универсал и Zafira
9. Снимите задние комбинированные фонари (см. Главу 12).

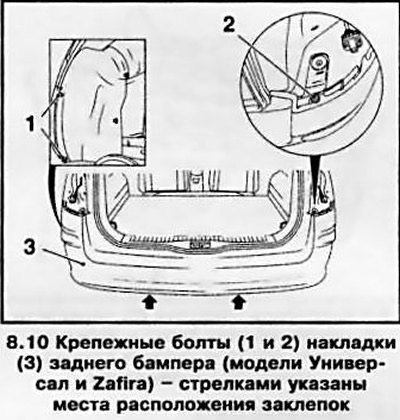

10. Выверните по одному крепежному болту с каждой стороны автомобиля и освободите верхний край накладки бампера, затем выверните по 2 болта и отделите накладку от защиты арок задних колес (см. сопр. иллюстрацию).
11. Извлеките 2 распорные заклепки (см. иллюстрацию 8.10) и пенополистирольную вставку из накладки бампера.
12. Дальнейшее снятие накладки бампера выполняется также, как на моделях Хэтчбэк. Выверните крепежные болты и снимите балку заднего бампера с рамы.
Замечание: На моделях Zafira балка бампера закреплена пятью крепежными гайками.
13. Установка производится в обратном порядке.
