Модели Хэтчбэк и Astra GTC
Снятие и установка
1. Установите поворотный переключатель режимов функционирования наружного освещения в положение «0» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините аккумуляторную батарею (см. Главу 5).
2. Откройте дверь задка, поверните при помощи монеты фиксаторы (см. иллюстрации 19.2 и 3.3) и откиньте вниз сервисную крышку в боковой отделке багажного отделения.
3. Рассоедините разъем электропроводки (см. сопр. иллюстрацию). Удерживая сборку заднего комбинированного фонаря снаружи, отпустите 2 гайки-барашка и извлеките сборку, подав ее назад.
Замечание: На моделях Astra GTC необходимо вывернуть 2 крепежных болта. Электропроводку можно отсоединить после снятия сборки заднего фонаря.
4. Установка производится в обратном порядке. Проверьте исправность функционирования ламп.
Замена ламп
5. Снимите задний комбинированный фонарь (см. выше).
6. Отожмите 3 фиксатора (см. сопр. иллюстрацию) и извлеките ламподержатель из сборки заднего комбинированного фонаря.
Замечание: На моделях Astra GTC — 4 фиксатора.
7. Слегка вдавите вышедшую из строя лампу (см. сопр. иллюстрацию) внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.
Замечание: На моделях, поставляемых в некоторые страны, лампа туманного огня загорается только с левой стороны, расположенную с правой стороны лампу можно использовать в качестве запасной.
8. Установка производится в обратном порядке.
Модели Универсал
Снятие и установка

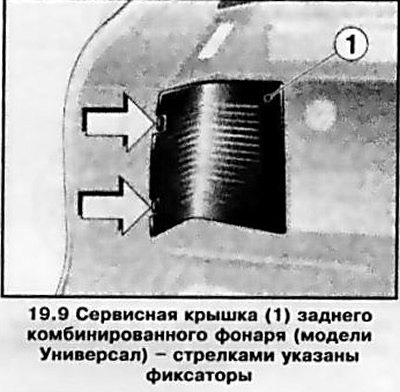

9. Снятие/установка заднего комбинированного фонаря производится так же, как и на моделях Хэтчбэк. Отличие заключается в исполнении сервисной крышки (см. сопр. иллюстрацию) задних комбинированных фонарей — для их снятия необходимо отжать по 2 фиксатора. Сборка фонаря удерживается тремя гайками-барашками.
Замена ламп
10. Снимите задний комбинированный фонарь (см. выше).
11. Выверните 3 крепежных болта (см. сопр. иллюстрацию) и извлеките ламподержатель из сборки заднего комбинированного фонаря.
12. В остальном порядок замены ламп такой же как и на моделях Хэтчбэк (см. выше). Схема размещения ламп в держателе приведена на сопр. иллюстрации.
Замечание: На моделях, поставляемых в некоторые страны, лампа туманного огня загорается только с левой стороны, расположенную с правой стороны лампу можно использовать в качестве запасной.
Модели Zafira
Снятие и установка
13. Снятие/установка заднего комбинированного фонаря производится так же, как и на моделях Хэтчбэк. Для снятия сервисных крышек необходимо отжать по 2 фиксатора (см. иллюстрацию 19.9). При соответствующей комплектации перед снятием правого заднего комбинированного фонаря необходимо предварительно снять аптечку для ремонта шин. Для доступа к левому фонарю дополнительно выверните болт и снимите верхнюю треугольную крышку.
14. Крепление заднего комбинированного фонаря показано на сопр. иллюстрации.
Замечание: Обе показанные на рисунке ниши находятся на левой стороне багажного отделения.
Замена ламп
15. Снимите задний комбинированный фонарь (см. выше).
16. Отожмите 2 фиксатора (см. сопр. иллюстрацию) и извлеките держатель ламп из сборки заднего комбинированного фонаря.
17. Слегка вдавите вышедшую из строя лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.
18. Установка производится в обратном порядке. Проверьте исправность функционирования ламп.
