Снятие
1. Откройте капот и отсоедините от него газонаполненный телескопический упор, для чего немного приподнимите отверткой стопорную скобу и выведите стойку из верхней сферической опоры.
2. Для последующей установки обведите маркером положение петель на капоте.
3. Выверните 4 крепежных болта (по 2 с каждой стороны), затем при помощи ассистента снимите капот и отложите его в сторону.
Установка
4. При помощи ассистента установите капот, выровняв петельные планки относительно нанесенных в процессе демонтажа меток, затем заверните вручную крепежные болты.
5. Закройте капот и выровняйте его в кузовном проеме (см. Спецификации).
6. По окончанию регулировки затяните болты и закрепите верхний конец газонаполненного упора на капоте.
Регулировка зазоров капота
7. Ослабьте болты крепления капота (если перед этим не производилось его снятие).
8. Закройте капот и удостоверьтесь, что зазоры его сопряжений с правым и левым крыльями являются одинаковыми, при необходимости произвести соответствующую корректировку, затем затяните болты крепления капота с требуемым усилием.
9. Путем вращения двух демпферных упоров, установленных на планке держателя замка капота, отрегулируйте высоту передней кромки последнего. Передняя кромка капота должна возвышаться над поверхностью крыльев не более чем на 2 мм.
10. Установите и отрегулируйте защелку замка капота (см. ниже), затем выверните резиновый упор на 1 оборот. Отклонение закрытого капота от положения «заподлицо с поверхностью крыльев» должно составлять не более 1 мм.
Установка страховочного крюка и защелки замка капота
Замечание: При установке нового капота крюк и шпиндель должны быть переустановлены со старого или покупаются отдельно.

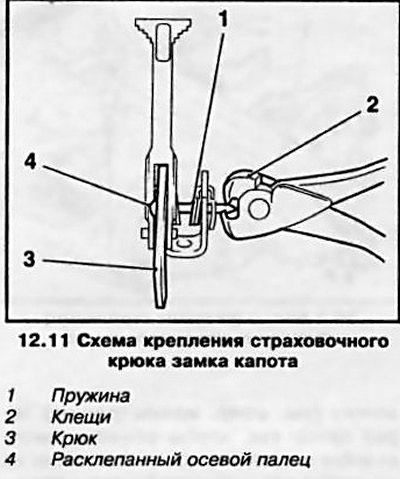

11. Установите страховочный крюк с пружиной и расклепанным осевым пальцем на капот, при этом сделайте клещами засечку на конце заклепки и расширьте ее (см. сопр. иллюстрацию).

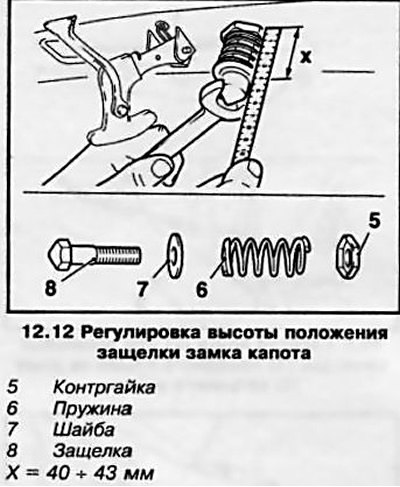

12. Закрепите на капот защелку замка в сборе (см. сопр. иллюстрацию) и отрегулируйте размер «X», который не должен выходить за пределы диапазона 40 + 43 мм. Размер «X» измеряется от поверхности капота до края шайбы. Затем, удерживая защелку замка гаечным ключом, затяните гайку с усилием 22 Нм. Замечание: На моделях Zafira размер «X» = 40 + 46 мм и измеряется до края защелки замка.
13. По окончании регулировки смажьте цапфу замка универсальной смазкой.
