Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).
2. Откройте дверь задка и снимите полку багажного отделения (при соответствующей комплектации).
3. Снимите обивку двери задка у рамы окна (см. Раздел 15) и заклейте кромки двери задка скотчем.

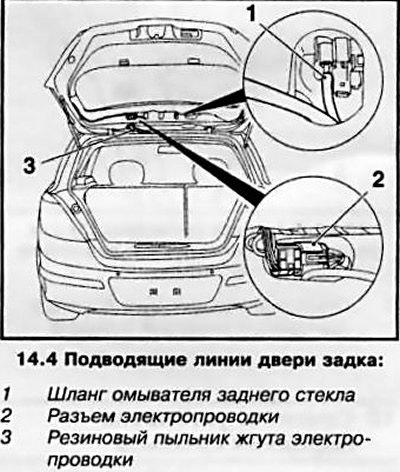

4. Рассоедините разъем электропроводки двери задка и отсоедините шланг омывателя заднего стекла (см. сопр. иллюстрацию).
5. Вытяните жгут электропроводки (см. иллюстрацию 14.4) из двери задка.
Замечание: Для облегчения последующего монтажа закрепите на конце провода шнур, который после вытягивания проводов останется в двери задка.

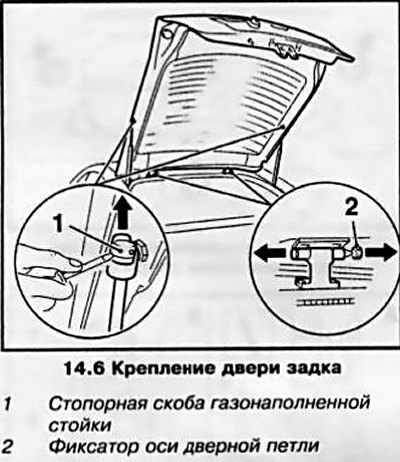

6. Немного приподнимите небольшой отверткой стопорную скобу (см. сопр. иллюстрацию) и отсоедините поочередно газонаполненные упоры от верхних сферических опор двери задка.
7. Снимите фиксаторы (см. иллюстрацию 14.6) выбейте осевые пальцы петель и при помощи ассистента снимите дверь задка.
8. Установка производится в порядке, обратном порядку снятия. После установки осевых пальцев дверных петель необходимо закрыть дверь задка и произвести регулировку (см. ниже)
Регулировка
9. Снимите облицовку порога двери задка (см. соответственно Раздел 43, 44, 45).
10. Выверните 2 болта крепления скобы замка на нижней кромке рамы двери задка и снимите скобу.
11. При необходимости снимите обивку в верхней части задних стоек автомобиля (С или D — в зависимости от модели), а на моделях Универсал и Zafira — заднюю потолочную накладку (см. Раздел 44).
12. Осторожно потяните вниз панель потолочной обивки и ослабьте винты крепления дверных петель.
Исходник статьи на этом веб-сайте: www.Autoinstruction.ru
Замечание: Сзади потолочная обивка крепится к крыше с помощью «липучки».
13. Закройте дверь задка и проверьте равномерность зазора между прилегающими кузовными элементами (см. Спецификации). Дверь задка отрегулирована правильно, если в закрытом положении по всему периметру имеется равномерный зазор, а дверь расположена заподлицо с окружающими кузовными поверхностями.
14. При необходимости регулировка зазоров производится смещением двери задка в соответствующем направлении.

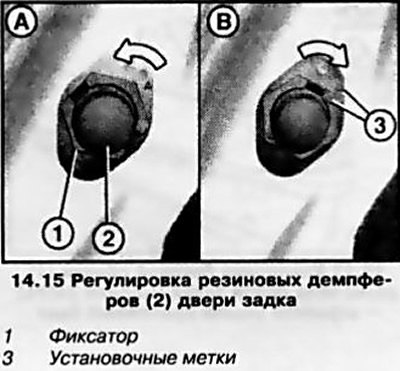

15. Для регулировки глубины посадки двери задка в дверном проеме необходимо высвободить резиновые демпферы (см. сопр. иллюстрацию), повернув их фиксаторы на угол от 60 до 80° против часовой стрелки. Затем установите демпферы с обеих сторон так, чтобы дверь задка в закрытом положении свободно прилегала к ним.
Замечание: Для облегчения регулировки нанесите на демпферы тестообразную массу — по отпечатку на массе установите, правильно ли прилегает дверь.
16. По окончании регулировки верните фиксатор в первоначальное положение — установочные метки (см. иллюстрацию 14.15) должны совпасть. Затяните болты крепления дверных петель с требуемым усилием (см. Спецификации).
17. Установите на место скобу замка двери задка и заверните болты ее крепления вручную. Осторожно закройте дверь задка: скоба замка займет нужное положение. Откройте дверь и затяните болты крепления скобы с требуемым усилием.
18. Несколько раз закройте и откройте дверь задка и удостоверьтесь в правильности ее регулировки и исправности функционирования замка, при необходимости повторите регулировку.
19. Установите обивку двери задка.
