2. Снимите декоративную решетку радиатора (см. Раздел 12).

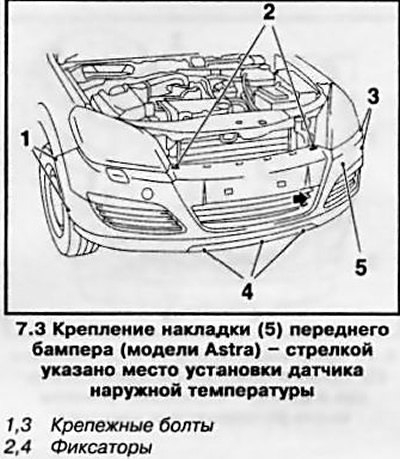

3. Снимите крепления (см. сопр. иллюстрацию) накладки переднего бампера.
4. Высвободите датчик температуры из держателя на декоративной решетке накладки бампера (см. так же Главу 3, Раздел 10).
5. При соответствующей комплектации отсоедините электропроводку противотуманных фар, а также шланг омывателей фар от резервуара с жидкостью для омывания стекол — соберите пролившуюся жидкость.

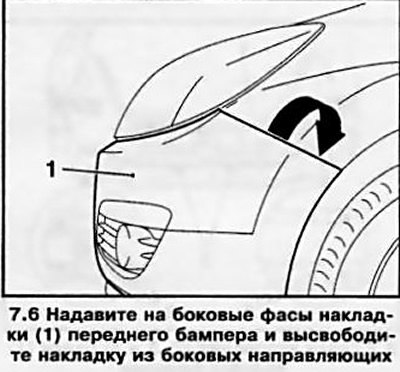

6. Нажмите на боковые фасы накладки бампера по направлению вверх и высвободите накладку из боковых направляющих (см. сопр. иллюстрацию). Будьте осторожны — не повредите крепление накладки бампера.
7. Высвободите накладку бампера из передней направляющей, расположенной на балке бампера между фарами, и при помощи ассистента снимите накладку.
8. Снимите фары (см. Главу 12).

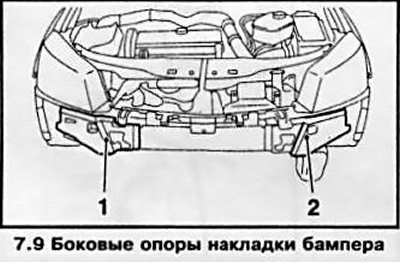

9. Снимите боковые опоры накладки бампера (см. сопр. иллюстрацию).
10. Рассверлите головки пяти потайных заклепок, выбейте заклепки и снимите переднюю направляющую с балки бампера (см. сопр. иллюстрацию).
11. Разрежьте крепление жгута электропроводки и отсоедините жгут от балки бампера.

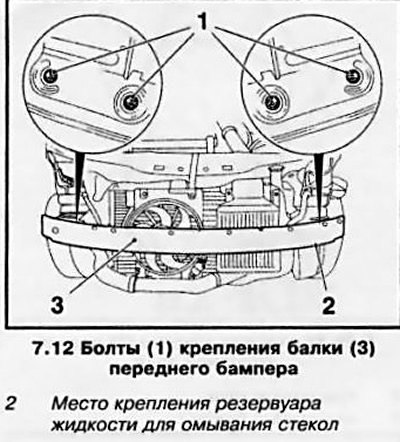

12. Выверните крепежный болт и снимите с балки бампера резервуар с жидкостью для омывания стекол (см. сопр. иллюстрацию), затем отпустите 4 гайки, извлеките крепежные болты и снимите балку с рамы.
13. При установке балки необходимо использовать новые крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском.
14. Дальнейшая установка производится в порядке, обратном порядку снятия. Для крепления передней направляющей используются новые заклепки, при этом направляющая должна выставляться по центральному отверстию.
