Снятие
Отжать широкой пластмассовой лопаткой декоративный молдинг.
Снять декоративную решетку фар.
Снять передний бампер.
Если имеется спойлер, то снять его.
Снять или подцепить отверткой декоративный колпак ко леса. Отметить краской положение колесных дисков на ступицах передних колес. Благодаря этому впоследствии отбалансированное колесо устанавливается в то же положение. Ослабить колесные болты, поднять переднюю масть автомобиля.
Снять колесо.

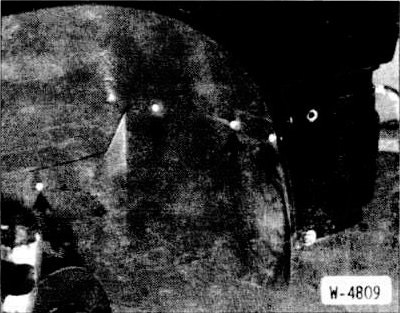

Отвернуть локер -2- и щиток -10-.
Открыть капот моторного отсека, снять с переднего крыла уплотнение -9-.
Отвернуть верхние болты и 3 крепления переднего крыла.

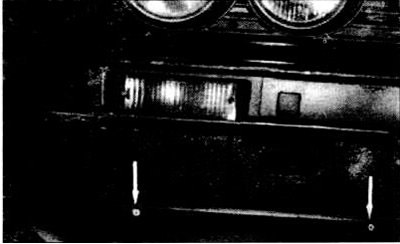

Отвернуть 2 болта -11- в районе фар сверху и снизу.
Отвернуть болт -5-.
Отвернуть снизу снаружи болт -12-.
Отвернуть изнутри в колесной нише болты -13-.
Переднее крыло крепко сидит на средстве защиты днища. Поэтому для отделения крыла требуется фен, развивающий температуру не менее 600°С.
Поставить фен с плоской насадкой в области -А- переднего крыла и размягчать им средство защиты днища. После этого размягчить средство защиты днища в области -В- прилегания крыла (она наиболее важна), потому что иначе при снятии крыло может деформироваться.
Снять переднее крыло.
1. Переднее крыло; 2. Локер переднего крыла; 3. Болты; 4. Вставленная плоская гайка; 5. Болт-саморез; 6. Плоская гайка; 7. Распорная гайка; 8. Гайка; 9. Уплотнение; 10. Щиток колесной ниши; 11. Болты; 12. Болт; 13. Болты; А, В, С - Места наложения средства для защиты днища
Установка
Очистить контактные поверхности переднего крыла и при необходимости отрихтовать крыло.
Наложить на контактные поверхности крыла обычную уплотняющую ленту для передних крыльев.
Поставить переднее крыло, выровнять и привернуть (W-4811).
Уплотнить переднее крыло в области -С-.
Если требуется, покрасить крыло.
Нанести с внутренней стороны переднего крыла средство защиты днища.
Поставить внутри на паз крыла уплотнение -9-.
Привернуть локер и щиток (W-4811).
Закрепить зажимами на переднем крыле декоративный молдинг.
Если имеется спойлер, привернуть его.
Установить передний бампер (см. раздел «Снятие и установка переднего бампера»).
Поставить колесо с соблюдением сделанной маркировки положения диска на ступице. Опустить автомобиль и перекрестно затянуть колесные болты моментом 110 нм.
Установить декоративную решетку фар (см. раздел «Снятие и установка декоративной решетки фар»).
Установить фары (см. раздел «Снятие и установка фар»).
