Детали установки сальника задней крышки коробки передач: 2 - Карданный вал; 5, 21, 200a - Болты; 6, 20, 36 - Шайбы; 7, 35, 88, 200 - Гайки; 18 - Опора двигателя; 19 - Кронштейн двигателя; 56 - Сальник; 87 - Фланец
Снятие

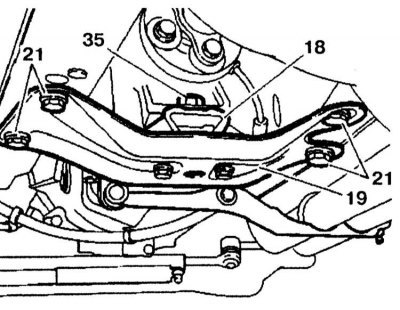

Детали установки кронштейна опоры подвески силового агрегата: 18 - Опора подвески силового агрегата; 19 - Кронштейн; 21 - Крепежные болты; 35 - Крепежная гайка
1. Поднимите коробку передач с помощью домкрата.
2. Отверните гайку крепления опоры двигателя (35). Отверните болты (21) с шайбами и снимите кронштейн (19) вместе с опорой подвески двигателя (18).
Информация доступна на портале [autoinstruction.ru]

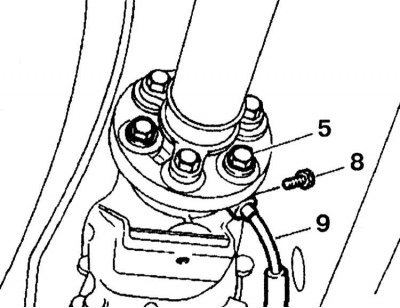

3. Отверните карданный вал от коробки передач. Отверните болт (8) крепления вала спидометра (9) и снимите его.

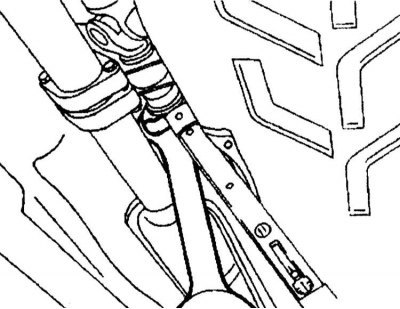

4. Ослабьте установочные втулки во фланце карданного вала. Для этого используйте выколотка диаметром 10 мм и длиной примерно 150 мм.

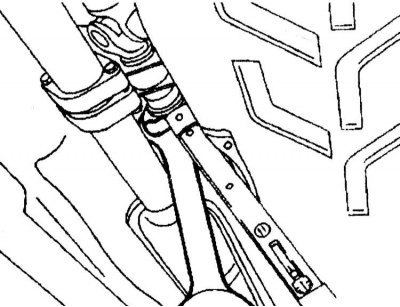

5. Ослабьте гайку карданного вала и переместите карданный вал от фланца по направлению к задней части автомобиля.

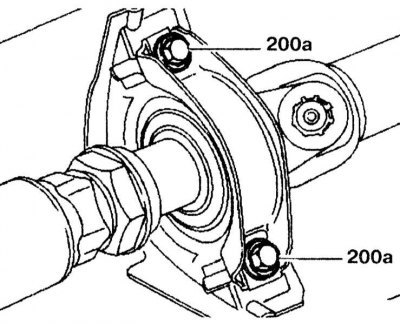

6. Отверните болты опорной сборки (200a).

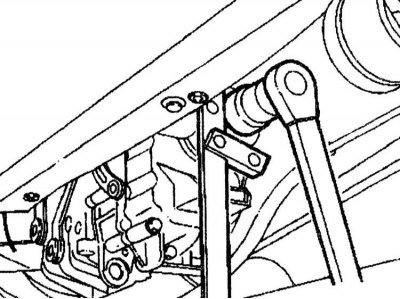

7. Отверните гайку крепления фланца коробки передач.

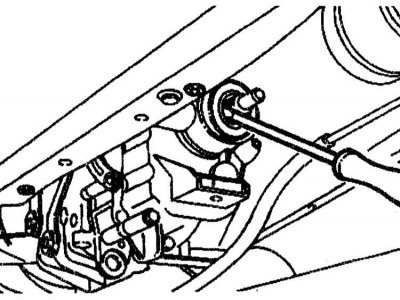

8. Снимите фланец коробки передач. 9. Поддев отверткой, извлеките сальник из крышки коробки передач с помощью отвертки.
Установка
Установка проводится в порядке, обратном снятию.
