Детали установки задней крышки коробки передач: 50, 113b, 103a - Прокладка; 71 - Рычаг включения 1-й передачи; 72, 82a, 113a - Болт; 82 - Задняя крышка коробки передач; 87 - Фланец; 88 - Гайка; 100 - Коробка передач; 113 - Блокировочный подшипник
Снятие

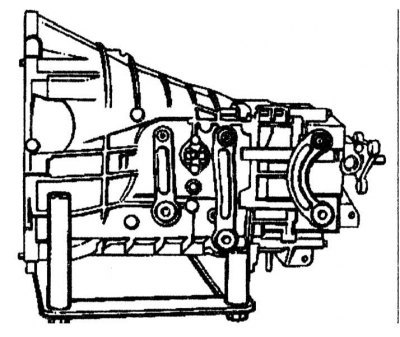

1. Закрепите коробку передач на подставке.

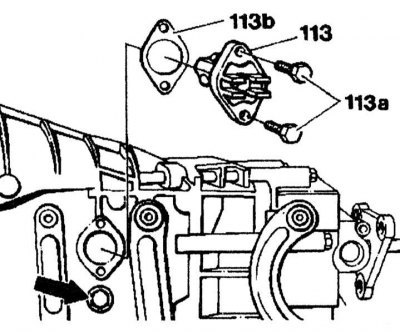

2. Снимите блокировочный подшипник (113) .

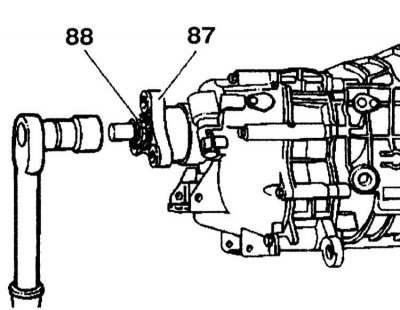

3. Отверните гайку (88) и снимите фланец (87).

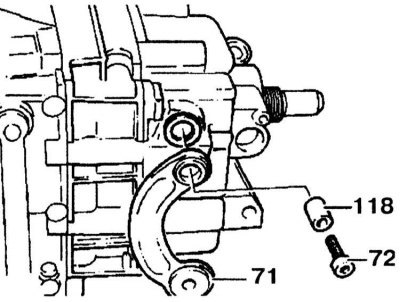

4. Снимите рычаг включения (71) 1-й передачи.

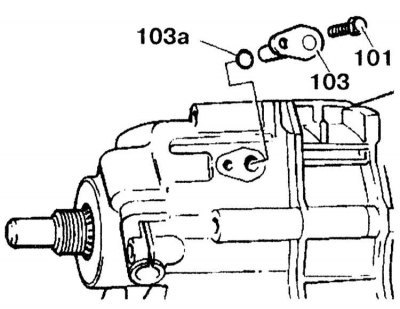

5. Отверните болт (101) и снимите вал (103).

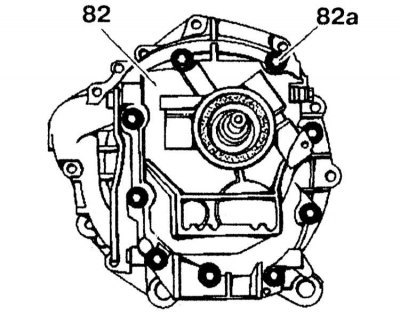

6. Отверните болты (82a) и снимите крышку коробки передач (82).
Установка

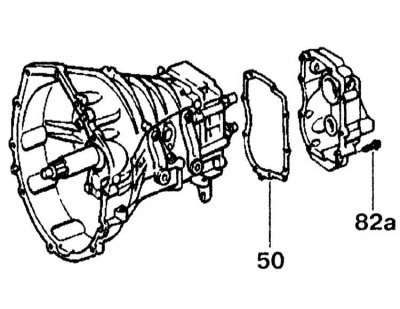

1. Замените прокладку (50), смажьте болты (82a) герметиком 001 369 2520 (Hylomar) и затяните болты моментом 23 Нм.
2. Замените уплотнительное кольцо (103a), смажьте болт (101) герметиком 001 989 25 20 (Hylomar) и затяните его моментом 5 Нм.
3. Замените гайку (88) и затяните ее моментом 160 Нм.
4. Далее установка проводится в порядке, обратном снятию.
