Демонтаж
1. Слейте масло из раздаточной коробки.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.
2. Снимите сальник правого приводного вала.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.

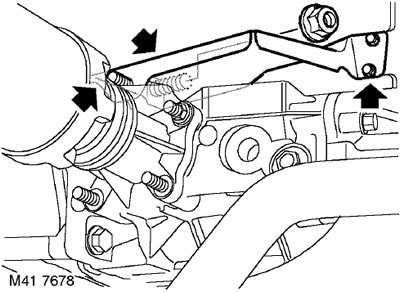

3. Отверните гайку крепления теплозащитного экрана к раздаточной коробке.
Посмотрите оригинал на портале [Autoinstruction.ru]
4. Отверните гайку крепления теплозащитного экрана к картеру вала привода заднего моста.
5. Отверните 2 болта крепления теплозащитного экрана и снимите экран.
6. Снимите нижнюю поперечину крепления двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Поперечина крепления двигателя нижняя.

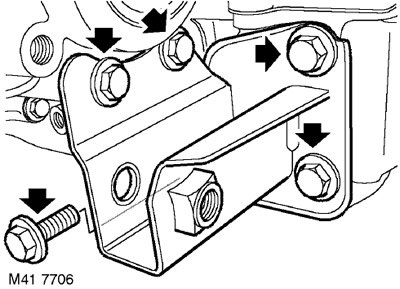

7. Выверните 3 болта крепления кронштейна раздаточной коробки к поддону.
8. Выверните 2 болта крепления кронштейна к раздаточной коробке и снимите кронштейн.
9. Отверните 3 болта крепления верхнего кронштейна раздаточной коробки к двигателю.
10. Выверните 2 болта крепления верхнего кронштейна к раздаточной коробке и снимите кронштейн.
11. Отверните 8 болтов крепления задней крышки к картеру раздаточной коробки.
12. Снимите заднюю крышку.
Установка
1. Удалите остатки старого герметика с привалочных поверхностей крышки и картера раздаточной коробки.
2. Нанесите узкий валик герметика STC 4600 на привалочную поверхность задней крышки.
3. Установите заднюю крышку на картер раздаточной коробки, последовательно затяните болты моментом 30 Нм.
4. Установите кронштейн раздаточной коробки и стяните вместе привалочные поверхности.
5. В указанной ниже последовательности окончательно затяните болты крепления кронштейнов раздаточной коробки:
- Болты М10 крепления кронштейнов к раздаточной коробке моментом 50 Нм
- Три болта крепления кронштейна к блоку цилиндров моментом 25 Нм
- Три болта крепления кронштейна к поддону моментом 45 Нм.
6. Установите на место нижнюю поперечину крепления двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Поперечина крепления двигателя нижняя.
7. Установите теплозащитный экран.
8. Наживите гайку крепления теплозащитного экрана к раздаточной коробке и затяните её моментом 45 Нм.
9. Вверните болты крепления теплозащитного экрана к кронштейну раздаточной коробки и затяните их моментом 9 Нм.
10. Наживите гайку крепления теплозащитного экрана к картеру вала привода заднего моста и затяните её моментом 30 Нм.
11. Установите сальник правого приводного вала.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.
12. Залейте масло в картер раздаточной коробки до требуемого уровня.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.
