Демонтаж
1. Снимите раздаточную коробку (IRD).
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем K1.8.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем KV6.
2. Отверните 8 болтов крепления задней крышки к картеру раздаточной коробки.
3. Снимите заднюю крышку.

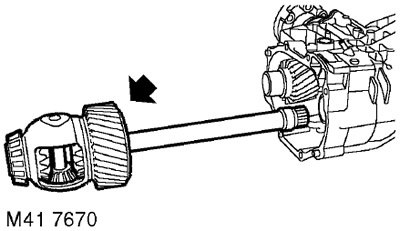

4. Снимите с ведущего вала промежуточный вал и дифференциал.
5. Выньте ведущий вал из картера раздаточной коробки.
6. Снимите два сальника с ведущего вала раздаточной коробки.
7. Выньте два сальника из картера раздаточной коробки.
Установка
1. Отмойте ведущий вал и промежуточный вал с дифференциалом.
2. Отмойте гнёзда сальников.
3. Наденьте сальники на оба конца ведущего вала маслосъёмными кромками наружу.
4. Вставьте ведущий вал в картер раздаточной коробки.
5. Наденьте защитный чехол на шлицы промежуточного вала.
6. Осторожно установите промежуточный вал на ведущий вал.
7. Удалите остатки старого герметика с привалочных поверхностей крышки и картера раздаточной коробки.
8. Нанесите узкий валик герметика STC 4600 на привалочную поверхность задней крышки.
9. Установите заднюю крышку на картер раздаточной коробки, последовательно затяните болты моментом 30 Нм.
10. Установите чехол для предохранения кромок сальников, входящий в комплект LRT-41 -015, на шлицы раздаточной коробки.
11. Плоским торцем приспособления LRT-41 -015 вставьте внутренний сальник в гнездо до упора.
[Информация представлена на сайте AutoInstruction.ru]
Внимание: Маслосъёмные кромки сальников обращены в противоположные стороны.

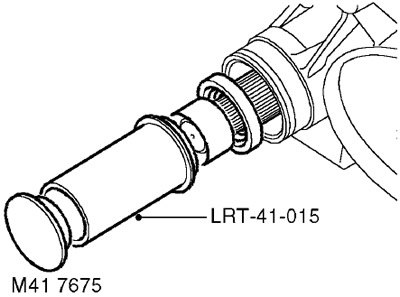

12. Обратным концом приспособления LRT-41-015 вставьте наружный сальник на глубину, определяемую конструкцией приспособления.
Внимание: Необходимо защищать рабочие поверхности приспособления LRT-41-015 от повреждения.
13. Снимите предохранительный чехол.
14. Установите раздаточную коробку (IRD).
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем K1.8.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем KV6.
