Модели с VSS механического типа

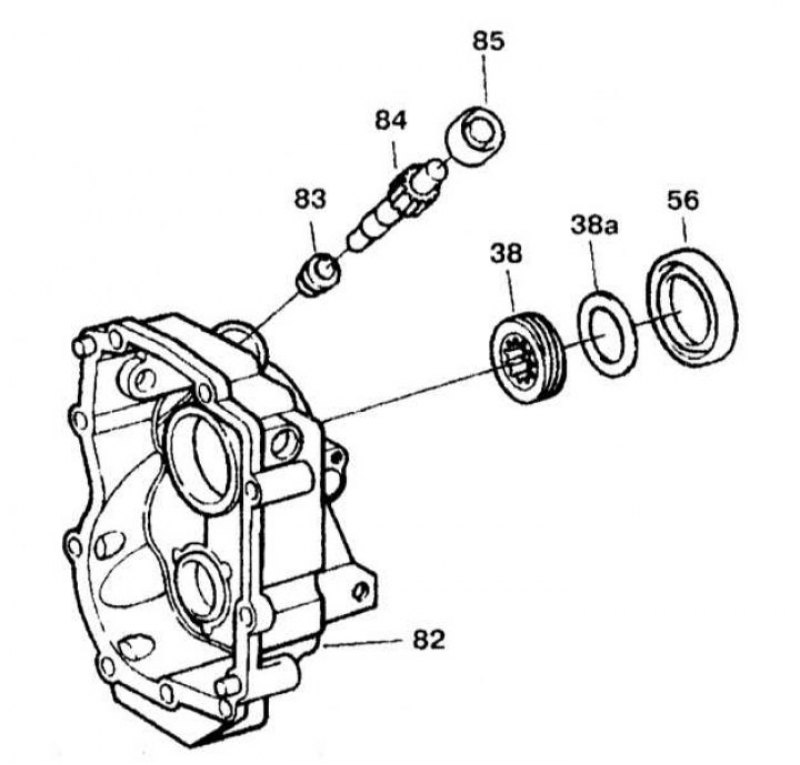

Детали установки VSS механического типа: 38 - Косозубая шестерня привода спидометра; 38a - Прокладка; 56, 83 - Сальники; 84 - Шестерня привода спидометра; 85 - Крышка
Снятие
1. Снимите сальник (56) с задней крышки коробки передач (82).

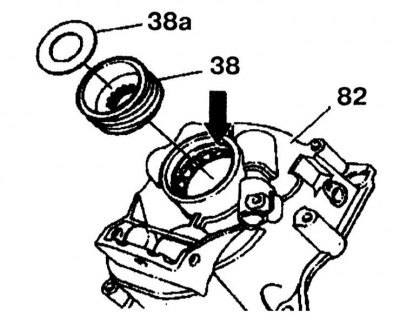

2. Снимите косозубую шестерню привода спидометра (38) и прокладку (38a) с задней крышки коробки передач (82).

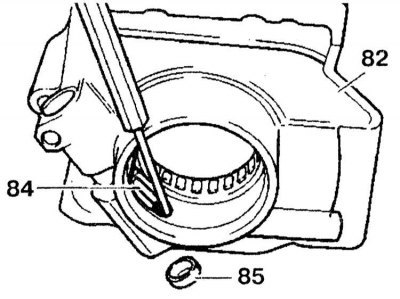

3. Извлеките крышку (85) с помощью выколотки. Снимите шестерню спидометра (84) с задней крышки коробки передач (82).

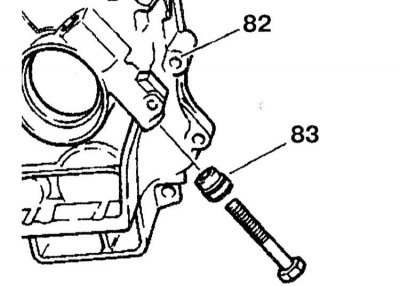

4. Снимите радиальный сальник (83) с задней крышки коробки передач (82). Для облегчения его снятия, вверните болт М12 в радиальный сальник и закрепите головку болта в тисках.
Установка

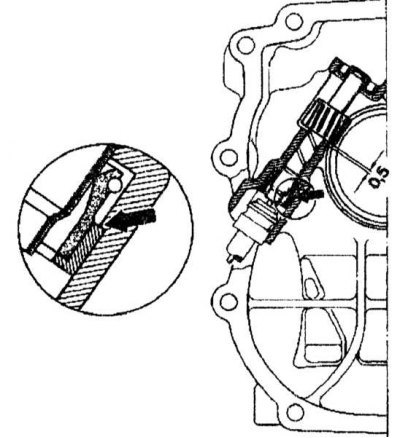

1. Запрессуйте сальник до упора.

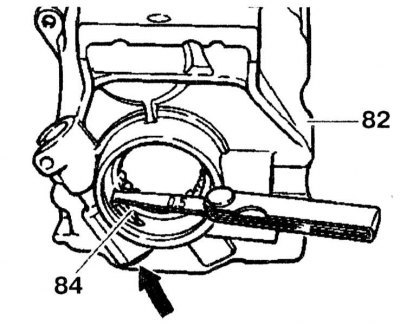

2. Установите шестерню спидометра (84) в заднюю крышку коробки передач (82). Установите крышку (стрелка) с помощью выколотки так, чтобы зазор между шестерней и задней крышкой коробки передач был равен 0.5 мм.
3. Вставьте косозубую шестерню привода спидометра (38) фаской по направлению к роликовой втулке (стрелка) и запрессуйте прокладку (38a) в заднюю крышку коробки передач (62).
4. Далее установка проводится в порядке, обратном снятию.
Модели с электронным VSS

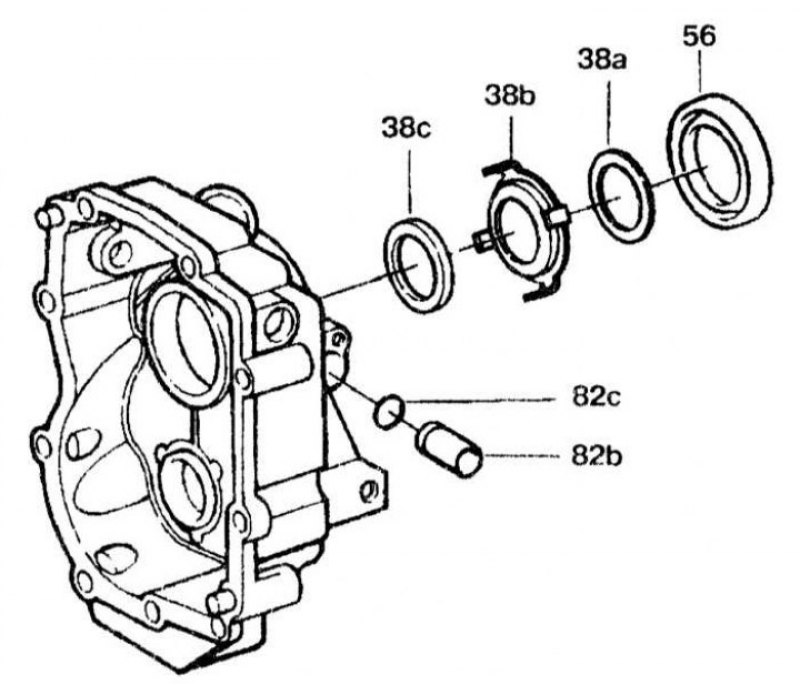

Детали установки электронного VSS: 38a - Прокладка; 38b - Ротор; 38c - Втулка; 56 - Сальник; 62b - Индуктивный датчик; 82c - Уплотнительное кольцо
Снятие

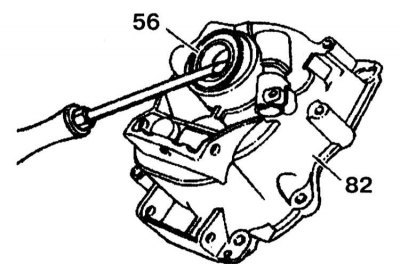

1. Снимите радиальный сальник (56) с задней крышки коробки передач (82).

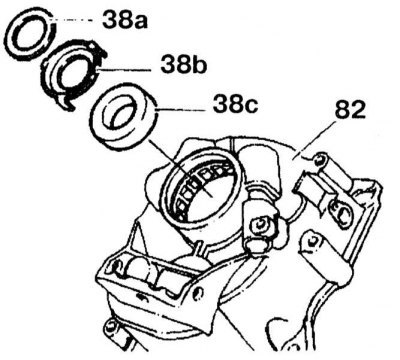

2. Снимите прокладку (38a), ротор (38b) и втулку (38c) с задней крышки коробки передач (82).

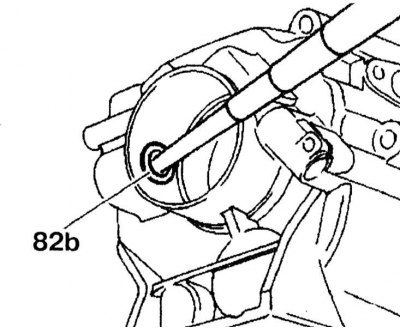

3. С помощью выколотки выбейте крышку (02b) индуктивного датчика с крышки коробки передач.
Установка

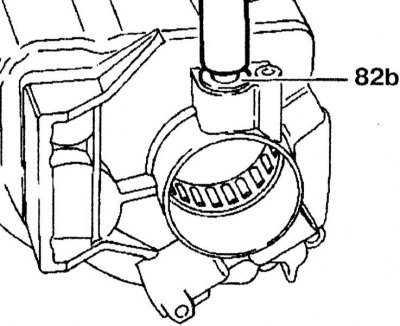

1. Осторожно запрессуйте крышку (82b) индуктивного датчика и новое уплотнительное кольцо в крышку коробки передач с помощью выколотки.
2. Далее установка проводится в порядке, обратном снятию.
