Детали установки радиатора системы охлаждения
Детали установки радиатора системы охлаждения на бензиновых моделях серии М104.94/99: 1 - Нижний защитный щиток; 2 - Верхняя поперечная балка; 3 - Конденсатор; 4 - Радиатор; 5 - Кожух вентилятора; 6 - Кольцо кожуха; 7, 8 - Маслопроводы АТ; 9, 10, 11, 12 - Патрубки системы охлаждения; 13 - Пластиковые ленты; 14, 15, 18 - Фиксаторы; 19 - Резиновые опоры; 20 - Рычаг; 21 - Регулировочный болт
Детали установки радиатора системы охлаждения на дизельных моделях серии ОМ603.971: 1, 2, 2a, 4, 15, 16 - Фиксаторы; 5 - Пальцы; 6, 7 - Панели; 8 - Хомут; 9 - Радиатор; 10, 14 - Патрубки системы охлаждения; 11 - Кожух вентилятора; 17 - Кольцо; 18 - Крышка
Снятие (на примере дизельной модели с двигателем серии ОМ606.961 с АТ)

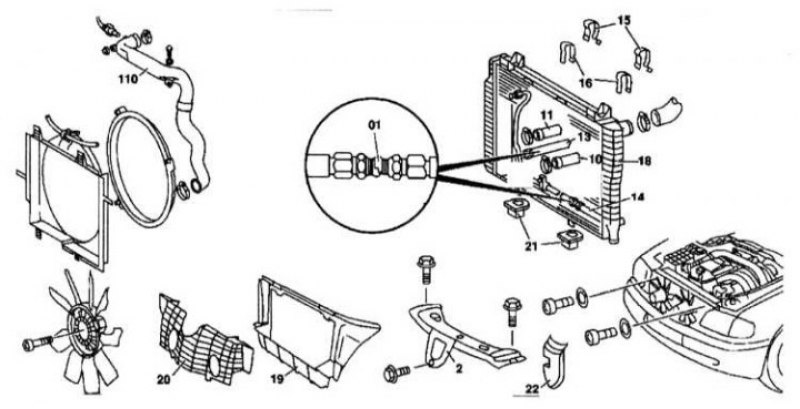

Детали установки радиатора системы охлаждения на дизельных моделях серии ОМ606.961
1. Снимите нижний защитный щиток двигателя.
2. Слейте охлаждающую жидкость.
3. Снимите трубку подачи сжатого воздуха (110).
[Информация размещена на интернет-сайте: autoinstruction]
4. Снимите фиксаторы (15) и (16).
5. Снимите муфту вентилятора.
6. Снимите кожух вентилятора.
7. Отсоедините трубопроводы АТ (13) и (14) от радиатора.
8. Отсоедините патрубки (10), (11) и (12).
9. Снимите переднюю поперечную балку (2).
10. Снимите радиатор (10).
Установка
Установка проводится в порядке, обратном снятию.
