Модели с двигателями, кроме M57 и M67
1. Спустите охлаждающую жидкость (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля).
2. Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора).

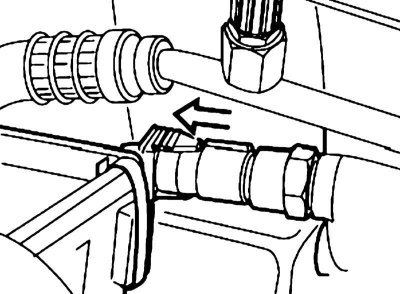

3. На моделях с К/В разъедините разъем термовыключателя.

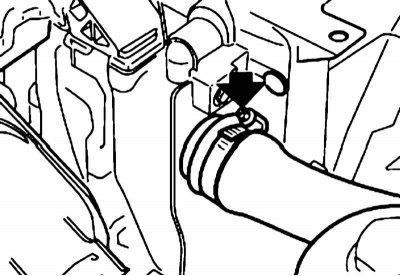

4. Снимите верхний шланг системы охлаждения.

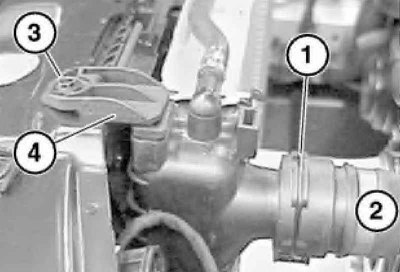

5. Снимите пружинную скобу (1) и снимите водяной шланг (2). Выверните болты (3) на радиаторе с левой и с правой стороны и снимите оба кронштейна (4).

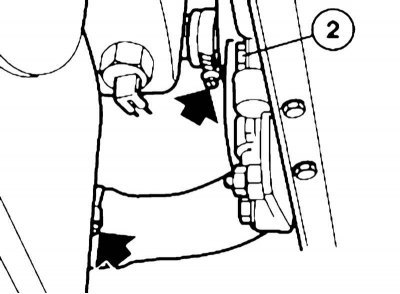

6. Снимите нижний шланг системы охлаждения.

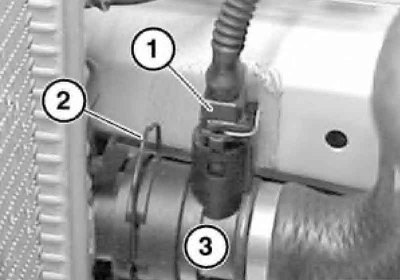

7. Разъедините разъем электропроводки (1), снимите пружинную скобу и снимите водяной шланг (3).

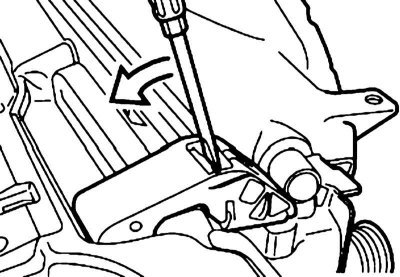

8. Отпустите правое и левое крепления радиатора, нажав отверткой на защелку.
Для установки крепления сильно нажмите на него вниз (должно быть слышно несколько щелчков), затем подцепите отверткой язычок крепления и нажмите на рукоятку отвертки вниз.
9. Извлеките радиатор системы охлаждения из двигательного отсека движением вверх.
При установке обратите внимание на резинометаллические шарниры с левой и с правой стороны – вставьте их в держатели.

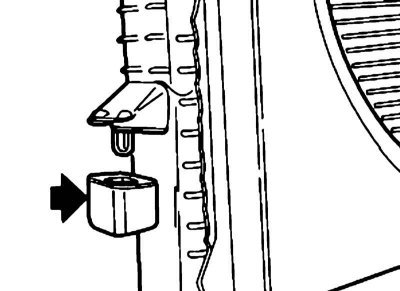

Резинометаллический шарнир

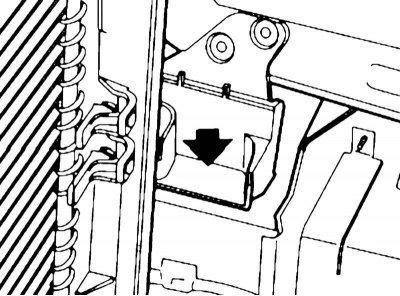

Держатель шарнира
10. Установка производится в обратном порядке, в заключение заполните систему охлаждения и прокачайте ее (см. Главу Настройки и текущее обслуживание автомобиля).
Модели с двигателем M57
1. Закройте генератор, чтобы предотвратить попадание на него двигательного масла, топлива или ОЖ.
2. Спустите охлаждающую жидкость (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля).
3. Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора).
4. Отсоедините от радиатора верхний и нижний шланги системы охлаждения.
5. Выполните действия, описанные в параграфах с 8 по 10.
Модели с двигателем M67
1. Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора).

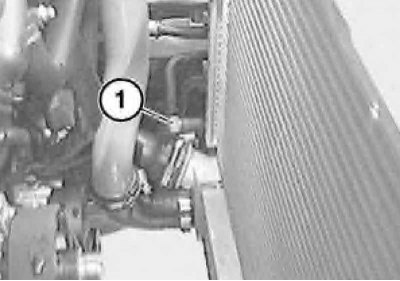

2. Выверните пробку и спустите охлаждающую жидкость.

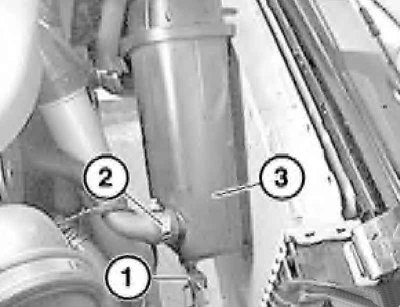

3. Разъедините разъем (1), ослабьте хомут (2) и отсоедините водяной шланг. Снимите расширительный бачок (3).

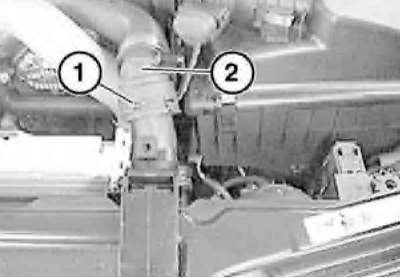

4. Выньте фиксаторы (1) и отсоедините водяные шланги (2).
Снятие нижнего шланга
5. Выполните действия, описанные в параграфах с 8 по 10.
