Модели с двигателем M60
1. Спустите ОЖ (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля).
2. Снимите демпфер крутильных колебаний (см. Главу Двигатель).
3. При необходимости, отсоедините трубки подачи дополнительного воздуха (см. Главу Системы питания и выпуска отработавших газов).

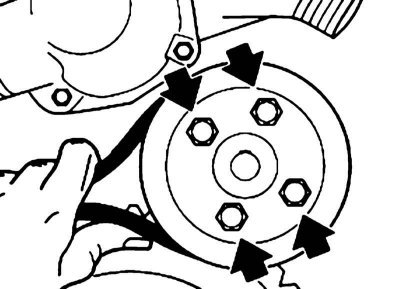

4. Выверните болты крепления и снимите шкив.
5. Снимите патрубок системы охлаждения между расширительным бачком и водяной помпой.
6. Отсоедините патрубок системы охлаждения от крышки корпуса термостата, снимите крышку корпуса термостата и сам термостат (см. Раздел Снятие и установка термостата).

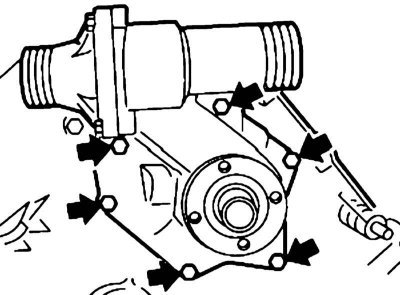

7. Выверните болты и снимите водяной насос.
8. При установке проверьте правильность расположения центрирующих втулок. Очистите уплотняемые поверхности, замените прокладку.
9. В заключение удалите воздух из системы охлаждения и проверьте ее герметичность (см. Главу Настройки и текущее обслуживание автомобиля).
Модели с двигателем M67
1. Снимите нижние защитные кожухи облицовки двигателя и коробки передач.
2. Снимите верхнюю крышку двигателя и кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора).
3. Снимите демпфер крутильных колебаний (см. Главу Двигатель).

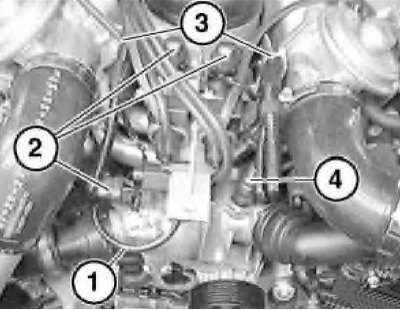

4. Отсоедините вакуумный шланг (1), разъедините разъем (2) управляющих клапанов, разожмите хомут (3) и отсоедините разъем (4) от сдвоенного термовыключателя.

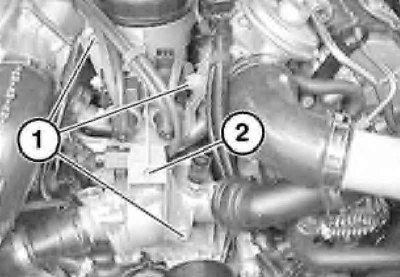

5. Выверните болты (1) и отведите блок (2) управляющих клапанов в сторону.

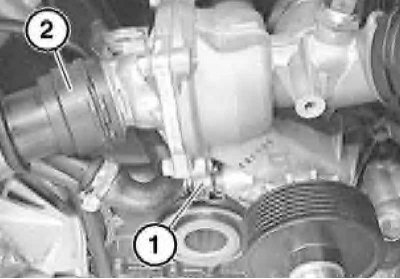

6. Отожмите фиксаторы водяных шлангов (1 и 2), отсоедините их и отложите в сторону.

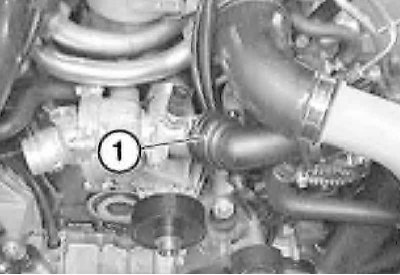

Водяной шланг

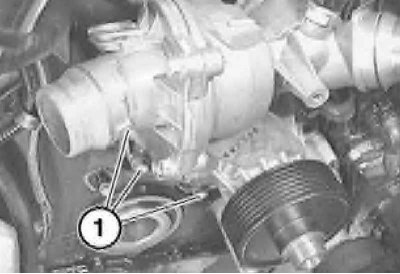

7. Выверните болты крепления водяного насоса.

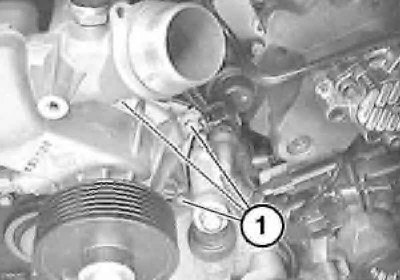

Болты крепления водяного насоса.

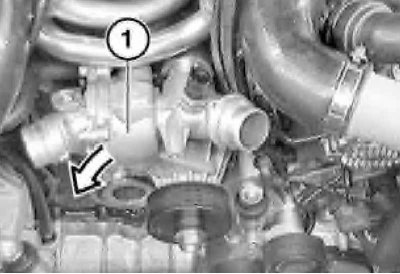

8. Осторожно снимите водяной насос в направлении, указанном стрелкой.

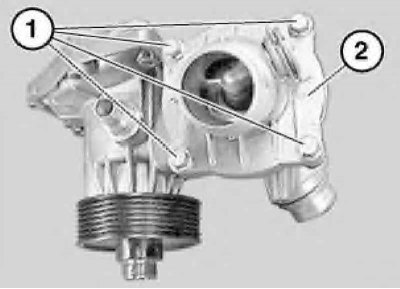

9. Выверните болты (1) и переставьте термостат (2) на новый водяной насос.
При установке замените уплотнительное кольцо термостата.

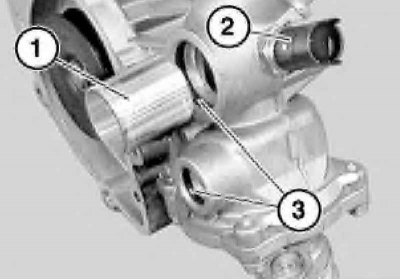

10. Отсоедините трубку (1) системы охлаждения и переставьте сдвоенный термодатчик (2) на новый водяной насос.
При установке замените уплотнительные кольца в корпусе насоса и на термодатчике.

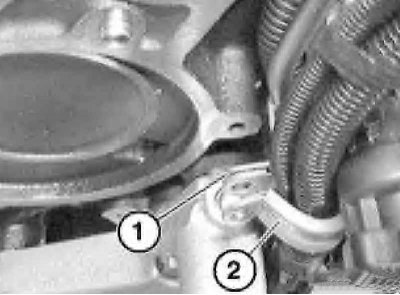

11. Установка производится в обратном порядке. Во избежание повреждения новых уплотнений осторожно надвиньте водяной насос на язычок (1). Обратите внимание на положение хомута (2).

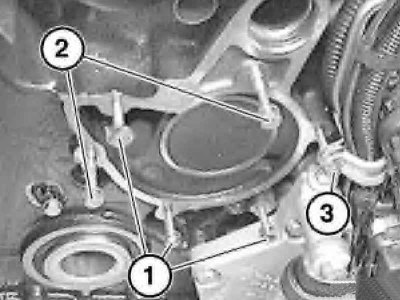

12. Обратите внимание на разную длину болтов крепления водяного насоса.
13. В заключение установки заправьте систему охлаждения и прокачайте ее (см. Главу Настройки и текущее обслуживание автомобиля).
Модели с двигателем M73
1. На стороне цилиндров 1-6 снимите одноходовой клапан системы снижения токсичности ОГ (см. Главу Системы выпуска отработавших газов).
2. Снимите термозащитные экраны с левой стороны балки переднего моста.
3. Выверните пробку для слива охлаждающей жидкости с левой стороны блока цилиндров.
4. Спустите ОЖ (см. Главу Настройки и текущее обслуживание автомобиля).
5. Снимите расширительный бачок (см. Раздел Снятие и установка расширительного бачка).
6. Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора).
7. Снимите ремень привода компрессора К/В (см. Главу Двигатель).

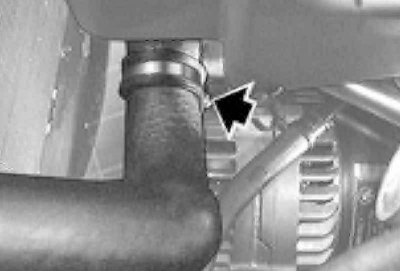

8. Выверните болт, отсоедините патрубок ОЖ от водяного насоса и снимите патрубок.

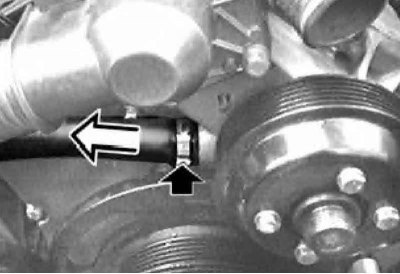

9. Ослабьте хомут и выньте рукав.

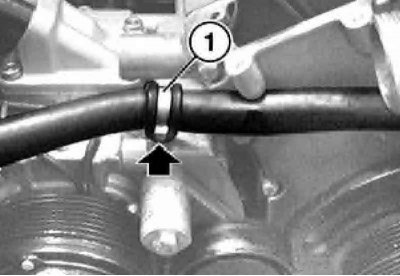

10. Разожмите скобу (1) и снимите шланг подвода ОЖ к расширительному бачку радиатора.

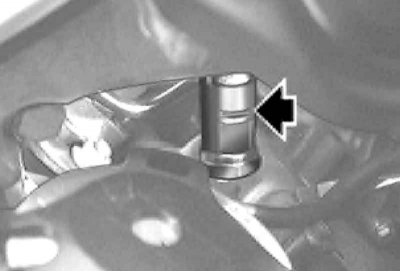

11. Разъедините разъем электропроводки датчика температуры ОЖ.
12. Снимите крыльчатку вентилятора.
13. Выверните болты и снимите шкив ремня привода насоса ОЖ (см. иллюстрацию).
14. Снимите демпфер крутильных колебаний (см. Главу Двигатель).

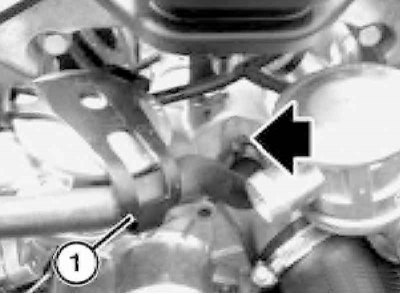

15. Разожмите скобу (1) крепления и выньте шланг для прокачки, ослабьте хомут крепления шланга на водяном насосе.
16. Выверните болты крепления (см. иллюстрацию).

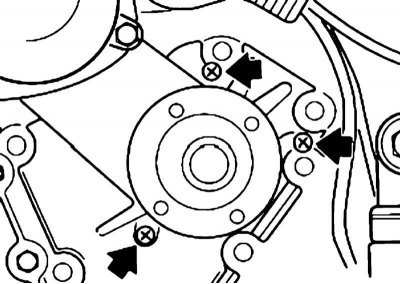

17. Вверните три болта в специально предназначенные резьбовые отверстия и равномерно отожмите водяной насос от двигателя.
18. Установка производится в обратном порядке. Замените уплотнительные кольца.
