Модели с двигателем M60
1. Снимите впускной трубопровод (см. Главу Двигатель).
2. Снимите защиту картера двигателя.
3. Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля).

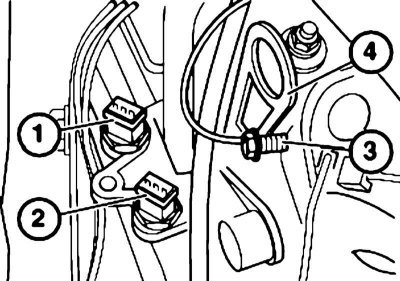

4. Разъедините разъемы дистанционного термометра (1) и термодатчика ECM (2, белый). Отсоедините провод массу (3), общий для всех катушек, в области задней подъемной проушины (4) двигателя.
5. Для облегчения доступа к коллектору системы охлаждения следует снять водяной клапан.

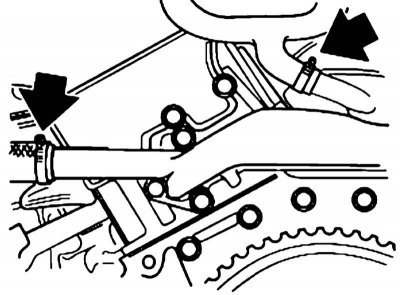

6. Отсоедините от коллектора все патрубки системы охлаждения.

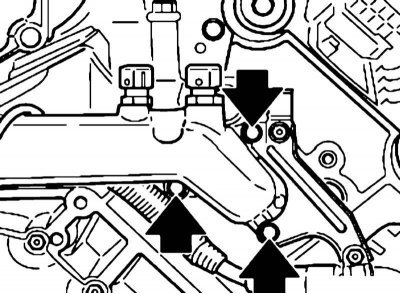

7. Выверните болты крепления коллектора и снимите его.
8. Установка производится в обратном порядке. Очистите сопрягаемые поверхности, замените прокладки и уплотнительные кольца.
Модели с двигателем M73
1. Снимите крышки обеих головок цилиндров.
2. Снимите защиту картера двигателя.
3. Снимите термозащитные щитки с левой стороны балки переднего моста.
4. Выверните пробки для спуска охлаждающей жидкости с левой стороны блока цилиндров. Спустите ОЖ (см. Главу Настройки и текущее обслуживание автомобиля).

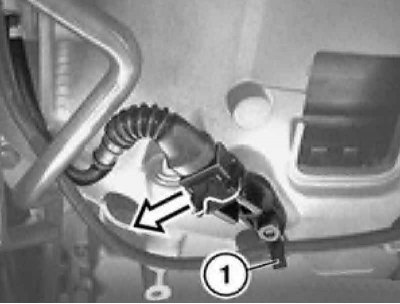

5. Пометьте разъемы датчиков положения коленчатого вала, нажмите на стопор и разъедините разъемы. Разожмите скобу крепления жгута электропроводки коробки передач на задней стороне головки цилиндров и выньте жгут.
Исходник статьи на этом веб-сайте: Autoinstruction.ru

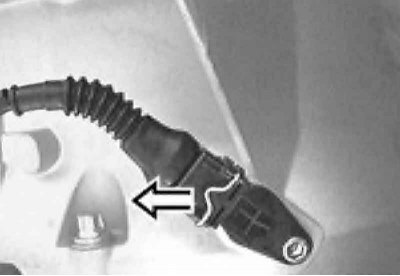

Разъем датчика CKP 2

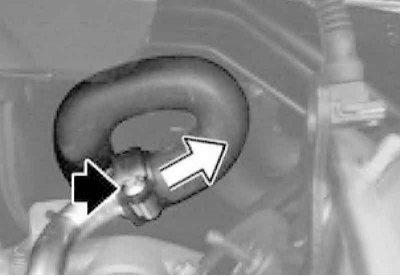

6. Ослабьте хомуты и отсоедините патрубок от задней части трубопровода ОЖ и от задней стороны головки цилиндров.

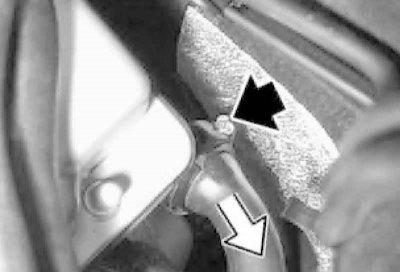

Хомут крепления патрубка к задней стороне головки цилиндров

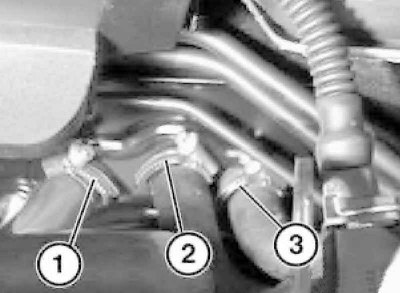

7. Ослабьте хомуты (1-3) крепления патрубков охлаждающей жидкости к торцу отопителя и отсоедините шланги.

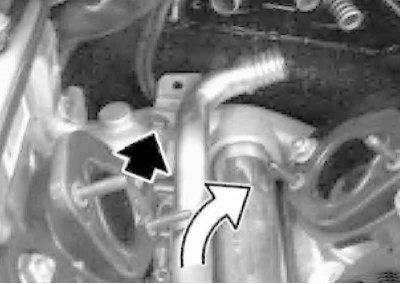

8. Выверните винт.

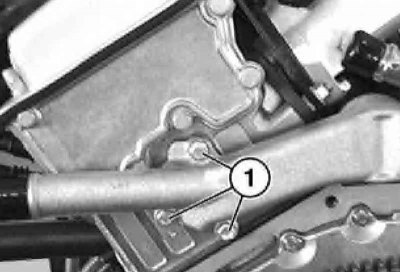

9. На обеих головках цилиндров выверните болты (1).

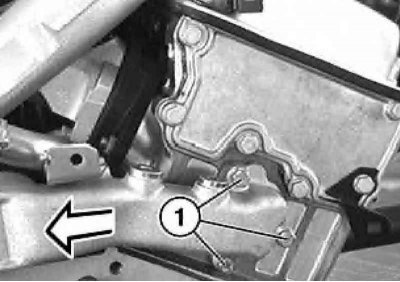

Болты на головке цилиндров №№ 1-6
10. Снимите коллектор системы охлаждения.

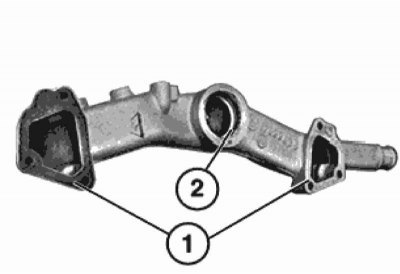

11. Установка производится в обратном порядке. Очистите сопрягаемые поверхности (1) задней части головок блока цилиндров и коллектора системы охлаждения, замените прокладки и уплотнительное кольцо (2).
