Модели с двигателями, кроме M57 и M67
1. Спустите охлаждающую жидкость только до точки ниже уровня расширительного бачка.

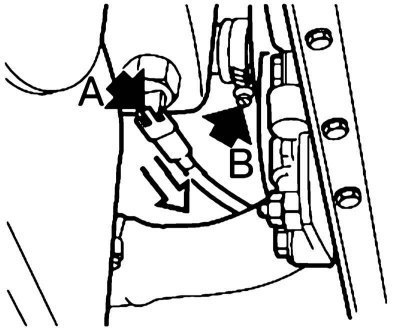

2. Разъедините разъем электропроводки датчика уровня ОЖ (A), ослабьте хомут (B) и отсоедините шланг от расширительного бачка.
3. Снимите крышку расширительного бачка и полностью выверните винт для прокачки системы охлаждения.

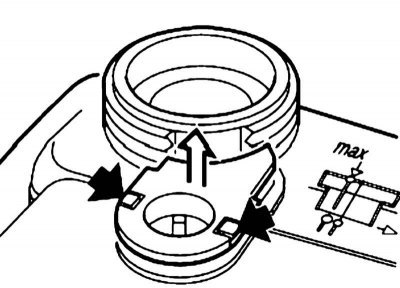

4. Высвободите из фиксаторов накладку крепления расширительного бачка.

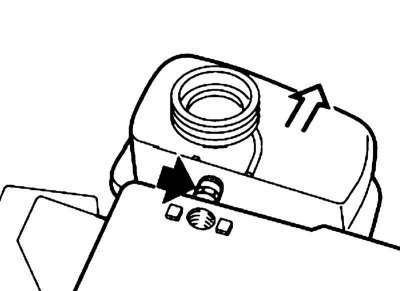

5. Оттяните расширительный бачок назад и снимите шланг вентиляции.

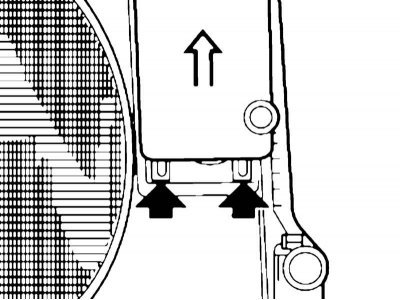

6. Высвободите расширительный бачок из нижних фиксирующих лапок и снимите движением вверх.
При установке держатели должны войти в пазы на кожухе вентилятора.
7. Установка производится в обратном порядке. В заключение прокачайте систему охлаждения и проверьте ее на герметичность.
Модели с двигателем M57
1. Закройте генератор, чтобы предотвратить попадание на него двигательного масла, топлива или ОЖ.
2. Спустите охлаждающую жидкость (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля).

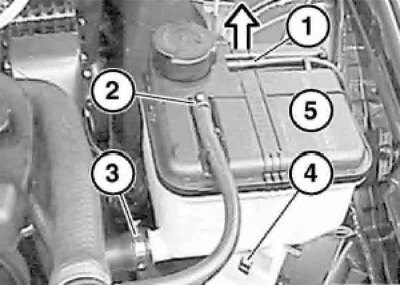

3. Отсоедините перепускной шланг (1). Вытяните колпачок движением вверх и ослабьте хомут (2) крепления шланга для удаления воздуха. Ослабьте хомут (3) и отсоедините шланг.
4. Отожмите фиксатор (4) и снимите расширительный бачок (5) движением вверх. Разъедините разъем электропроводки датчика уровня ОЖ на нижней стороне расширительного бачка.
При установке замените хомут (2) и переставить датчик на новый расширительный бачок.
Модели с двигателем M67
1. Спустите ОЖ (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля).
2. Извлеките заклепки (1), снимите крышку (2), сожмите фиксирующие лапки кронштейна (3) и снимите его движением вверх.

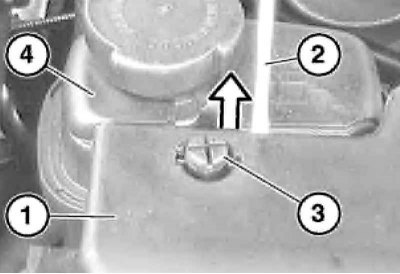

3. Поднимите кожух (1) вентилятора с помощью отвертки (2) над винтом (3) прокачки системы охлаждения. Снимите расширительный бачок (4) движением назад.

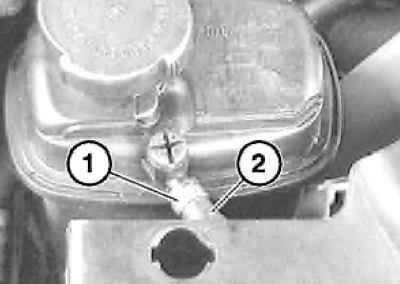

4. Разрежьте хомут (1) и отсоедините шланг (2) вентиляции.
При установке используйте новый хомут (1).

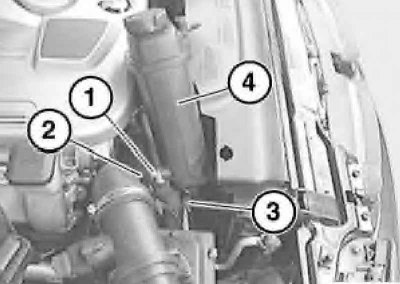

5. Ослабьте хомут (1) крепления водяного шланга (2) и отсоедините его от расширительного бачка (4). Разъедините разъем (3) датчика уровня ОЖ.
6. Установка производится в обратном порядке. При необходимости переставьте датчик уровня ОЖ на новый расширительный бачок.
