Модели с двигателями, кроме M57 и M67
1. Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов).
2. Снимите расширительный бачок (см. Раздел Снятие и установка расширительного бачка).

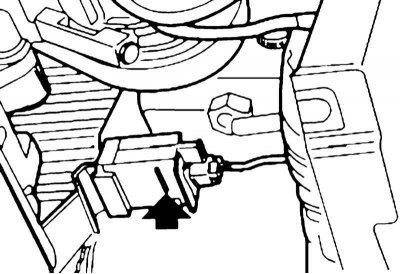

3. При соответствующей комплектации разъедините разъем электропроводки системы автоматического управления обдувом (AUC).

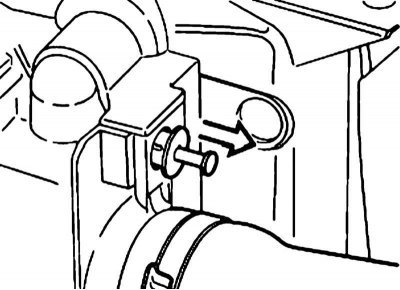

4. На моделях с двигателем M73 извлеките фиксаторы с левой и правой стороны.

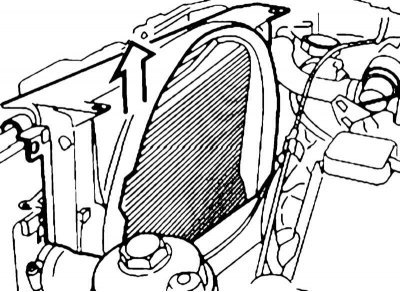

5. На моделях с двигателем M73 при необходимости отсоедините от водяного насоса муфту привода вентилятора (см. Раздел Снятие и установка муфты привода вентилятора). Снимите кожух вентилятора движением вверх, при необходимости вместе с вентилятором.

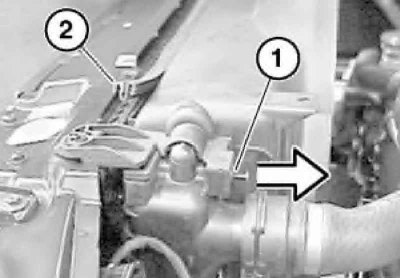

6. На моделях с двигателем M62 при необходимости отсоедините от водяного насоса муфту привода вентилятора (см. Раздел Снятие и установка муфты привода вентилятора), с левой и с правой стороны извлеките фиксаторы (1) и снимите уплотнение (2). Вытяните кожух вентилятора вверх.

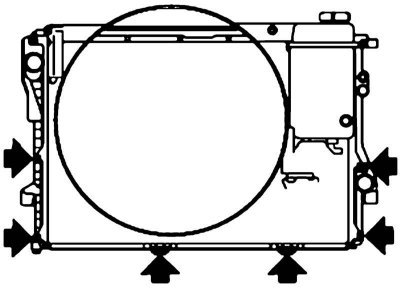

7. При установке вставьте кожух вентилятора в держатели снизу и по бокам.
Модели с двигателем M57
1. Отсоедините крыльчатку вентилятора.

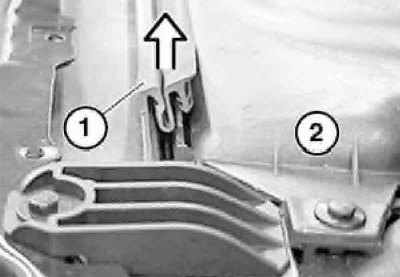

2. Отсоедините уплотнение (1) от кожуха вентилятора (2).

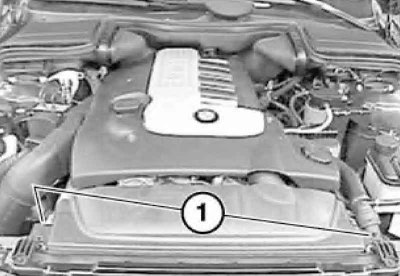

3. Разъедините разъем датчика AUC. Извлеките фиксаторы (1).
4. Снимите кожух вентилятора с крыльчаткой.

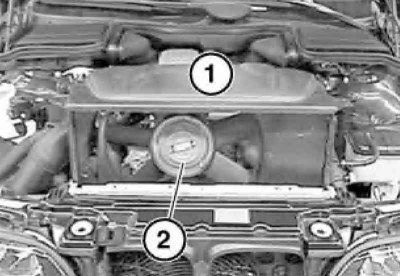

5. При установке вставьте фиксирующие лапки (1) в держатели кассеты на радиаторе.
Модели с двигателем M67

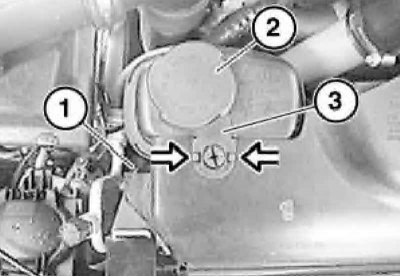

1. Извлеките фиксаторы (1), осторожно приоткройте крышку (2), сожмите фиксаторы кронштейна (3) и снимите его.

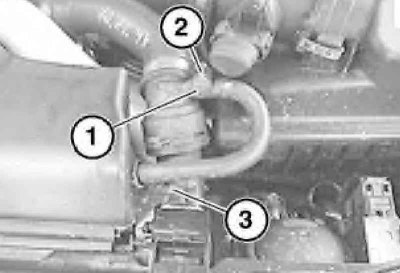

2. Снимите крышку (1), разрежьте хомут (2) и извлеките фиксаторы (3).
При установке замените хомут.

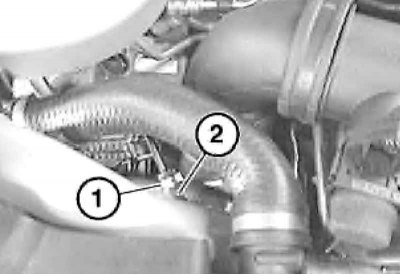

3. Разрежьте хомут (1) и отсоедините шланг (2).
При установке замените хомут.

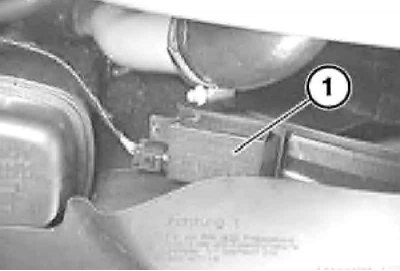

4. Снимите датчик AUC с кожуха вентилятора.

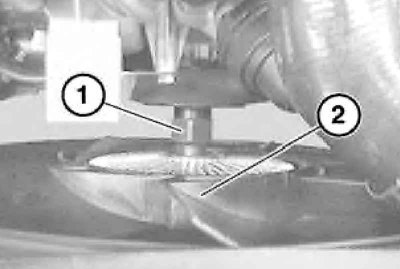

5. Снимите крыльчатку (2) вентилятора, для чего, удерживая водяной насос за четырехгранник, отдайте накидную гайку (1) с помощью приспособления № 11 5 040.
Не допускайте повреждения пластин радиатора.

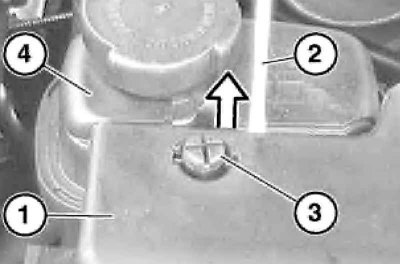

6. Приподнимите кожух (1) вентилятора с помощью отвертки (2) и поднимите над винтом (3) для прокачки системы охлаждения. Оттяните расширительный бачок (4) назад и отсоедините от кожуха вентилятора. Подвесьте бачок на проволоке.

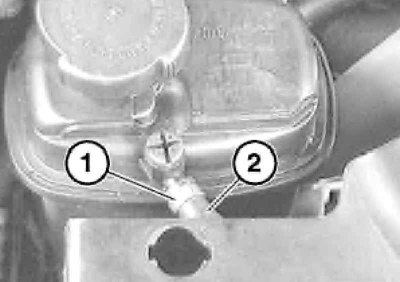

7. Ослабьте хомут (1) и отсоедините водяной шланг (2).
При установке замените хомут.
8. Снимите уплотнение кожуха и снимите его вверх, не допуская повреждения пластин радиатора.
9. При установке следите за правильностью положения вентиляционного шланга в нижней части кожуха; вставьте фиксирующие лапки в держатели кассеты на радиаторе (см. иллюстрацию).
