Детали установки термостата
Детали установки термостата на моделях с бензиновыми двигателями серии М104.94/99; термостат устанавливается шариковым клапаном (указан стрелкой на выноске) вверх.
1 - Термостат; 2 - Уплотнение; 3 - Крышка термостата; 4 - Болты; 5 - Кронштейн

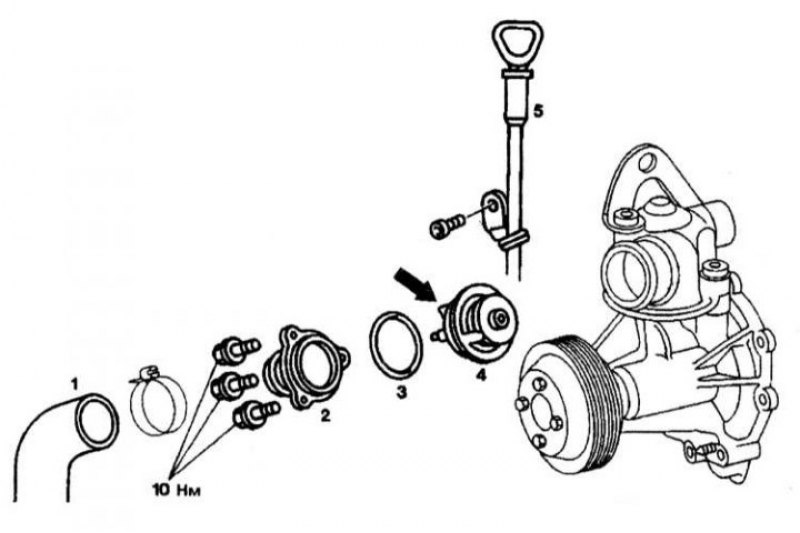

Детали установки термостата на моделях с бензиновыми двигателями серии 119.97/98: 1 - Патрубок; 2 - Крышка; 3 - Уплотнительное кольцо; 4 - Термостат; 5 - Щуп измерения уровня двигательного масла
Детали установки термостата на моделях с бензиновыми двигателями серии 120.980/982: 1, 2 - Патрубки; 3 - Крышка корпуса термостата; 4, 5 - Датчики температуры; 4a, 5a - Сальники; 6 - Кронштейн; 7 - Термостат; 7a - Профильная плита; 8 - Уплотнительное кольцо; 10, 11 - Болты
Детали установки термостата на моделях с дизельными двигателями: 17 - Корпус термостата; 19 - Уплотнительное кольцо; 20 - Термостат
Снятие
1. Отсоедините кабель массы от батареи.
2. Опорожните систему охлаждения (см. Главу Текущее обслуживание). Если Вы не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования.
3. Отсоедините от корпуса термостата патрубок.
4. Снимите, крышку/корпус термостата.
5. Извлеките из корпуса термостат, - постарайтесь запомнить расположение шарикового клапана удаления воздуха и ориентацию самого термостата.
Установка
Установка проводится в порядке, обратном снятию. Не забудьте заменить уплотнительное кольцо.
Примечание. Термостат устанавливается шариковым клапаном удаления воздуха вверх.
