Внимание! Индикатор давления системы «DIS» показывает абсолютное значение давления с учетом давления окружающей среды.
Проверку клапана избыточного давления крышки наливной горловины необходимо проводить в следующем порядке.

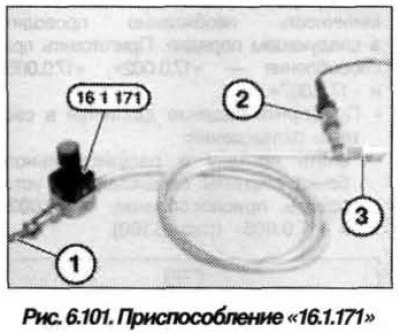

Приготовить приспособления «13.3.010», «16.1.171», «16.1.172» и «16.1.173» и установить регулятор давления на приспособлении «16.1.171» (рис. 6.101) до упора в положение «–».
Подсоединить приспособление «16.1.171» с помощью рукава (1) к источнику сжатого воздуха 8–10 бар (8–10 кгс/см2). Подсоединить датчик манометра (2) системы «DIS» с диапазоном измерения 0–3,5 бар (0–3,5 кгс/см2).
Выбрать подходящее к крышке наливной горловины автомобиля одно из приспособлений, «16.1.172» или «16.1.173», и установить на быстродействующую муфту приспособление «16.1.171».
Установить крышку наливной горловины на выбранное приспособление. Проверить устройство проверки на герметичность, для чего:
- выбрать на системе «DIS» режим «Система измерений»;
- установить диапазон измерений в соответствии с датчиком давления на 0–3,5 бар;
- с помощью регулятора давления на приспособлении «16.1.171» увеличить давление на 0,2 бар;
- с помощью приспособления «13.3.010» пережать трубопровод от приспособления «16.1.171» к наливной горловине топливного бака;
- выждать 60 сек;
- считать значение давления и сравнить его с начальным значением.
Провести оценку полученных измерений:
- если падение давления превышает 0,012 бар, это значит, что устройство проверки не герметично;
- проверить герметичность соединений.
Проверить клапан избыточного давления крышки наливной горловины , для чего:
- выбрать на системе «DIS» режим «Система измерений»;
- установить диапазон измерений в соответствии с датчиком давления на 0–3,5 бар;
- с помощью регулятора давления на приспособлении «16.1.171» увеличить давление на 0,3 бар;
- с помощью приспособления «13.3.010» пережать трубопровод от приспособления «16.1.171» к наливной горловине топливного бака.
- выждать 60 сек;
- считать значение давления и сравнить его с начальным значением.
Провести оценку полученных измерений:
- если падение давления превышает 0,012 бар, это значит, что клапан избыточного давления крышки наливной горловины неисправен;
- заменить крышку наливной горловины .
