Снятие и установка клапана регулировки давления

0

Поднимите автомобиль, но таким образом, чтобы колеса оставались в контакте с полом.

Выньте запасное колесо и его крепление.

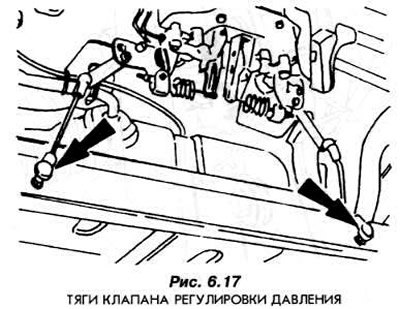

Отсоедините тягу клапана регулировки давления от задней оси (рис. 6.17).

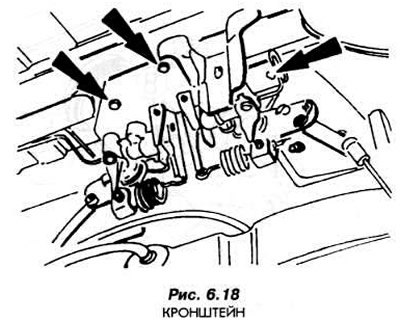

Отвинтите кронштейн клапана от поперечины кузова (рис. 6.18).



Осторожно опустите клапан регулировки.

Отвинтите жесткие тормозные трубки. а их отверстия немедленно закройте.

Отвинтите кронштейн от клапана регулировки.

Клапан регулировки давления устанавливается в следующем порядке:

Привинтите клапан регулировки к кронштейну.

Привинтите трубки, проследив за герметичностью подсоединения.

Закрепите кронштейн с клапаном на шасси.

Подсоедините тяги к балке задней оси.

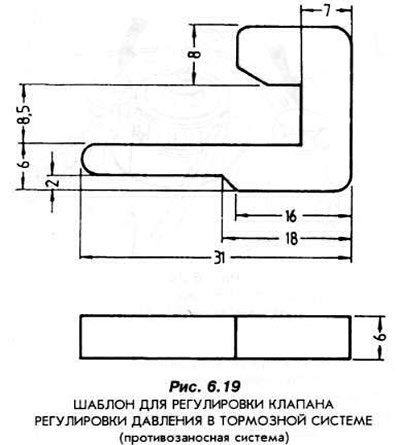

Отрегулируйте клапан. Для регулировки служит шаблон, показанный на рис. 6.19. При необходимости такой шаблон можно изготовить по этому рисунку.




Топливный бак должен быть заполнен на половину емкости.

Все оборудование автомобиля, включая запасное колесо и инструменты, должны находиться в предназначенных для них местах.

В автомобиле не должно быть другой нагрузки.

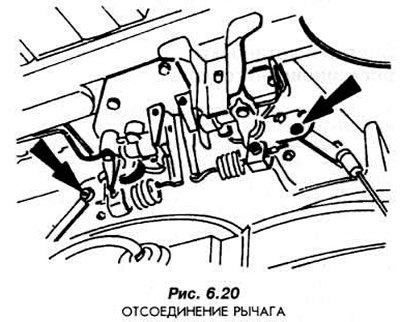

Проводящий в действие рычаг ослабьте как показано на рис. 6.20.

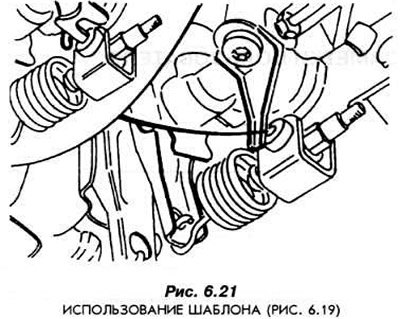

Вставьте шаблон в кронштейн (рис. 6.21). Обратите внимание на то, чтобы приводящий в действие рычаг и тяга находились бы в крайнем положении.



Затяните болт крепления рычага.

Выньте шаблон.

Тем же способом отрегулируйте клапан с другой стороны автомобиля.
