Внимание! Все работы по проверке герметичности системы охлаждения проводить на холодном двигателе, во избежание ожога паром. Остатки охлаждающей жидкости могут приклеить предохранительный клапан к крышке, поэтому его проверку следует проводить 2-3 раза.
Проверку системы охлаждения на герметичность необходимо проводить в следующем порядке. Приготовить приспособления «17.0.002», «17.0.005» и «17.0.007».
Проверить падение давления в системе охлаждения:

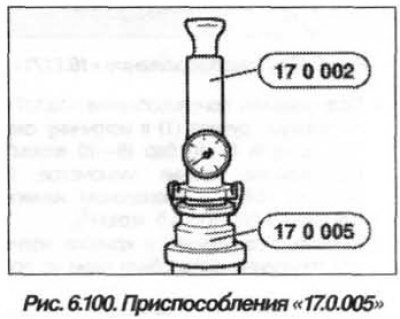

- снять крышку с расширительного бачка системы охлаждения и установить приспособления «17.0.002» и «17.0.005» (рис. 6.100).
- создать ручным насосом (приспособление «17.0.002») избыточное давление в 1,5 бар (1,5 кгс/см2);
- выждать две минуты, если падение давления не превышает 0,1 бар (0,1 кгс/см2), то система охлаждения герметична.
- Проверить предохранительный клапан избыточного давления в крышке, для этого установить приспособление «17.0.007» на крышку и с помощью приспособления (ручного насоса) «17.0.002» создать давление и по манометру определить давление, при котором открывается предохранительный клапан;
- сравнить давление открытия предохранительного клапана, которое должно быть 1,40+0,2 бар.
Снятие топливного бака необходимо проводить в порядке аналогичным для двигателей «М54» … «N62», с использованием приспособления «16.1.060».
