Сопротивление обмотки ротора при 200 С: 2,8–3,0 Ом.
Сопротивление обмотки статора между фазными выводами при 200 С: 0,10–0,11 Ом.
Пределы регулируемого напряжения при частоте вращения ротора 3000 мин-1 и токе отдачи 45 А, 12,5–14,5 В.
Высота новых щеток – 13 мм.
Минимальная высота щеток выступающих из щеткодержателя – 8 мм.
[Материал заимствован у портала: www.Autoinstruction.ru]

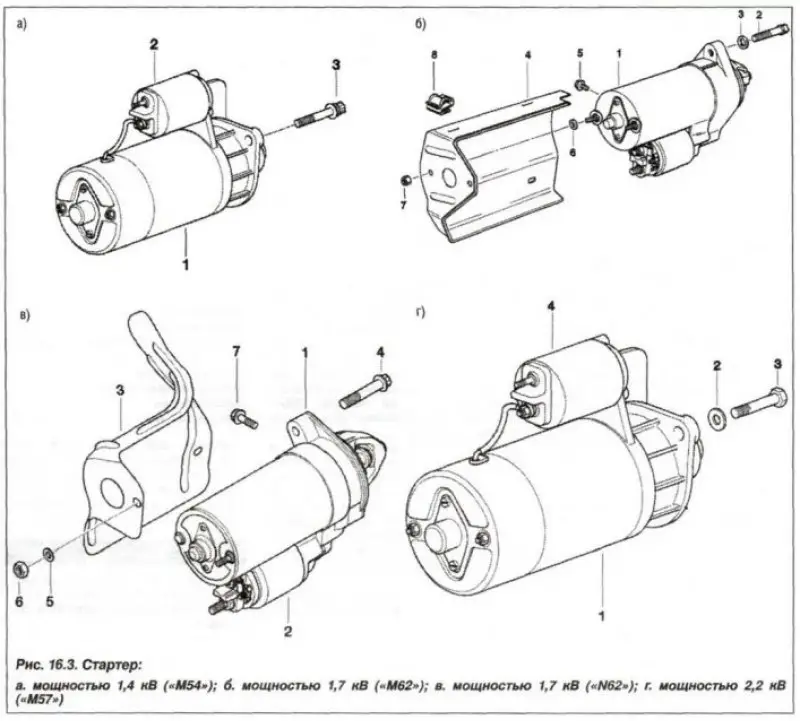

На двигателях устанавливаются стартеры (рис. 16.3) мощностью от 1,4 кВатт до 2,2 кВатт, в зависимости от модели двигателя, которые обеспечивают первоначальную раскрутку коленчатого вала двигателя до частоты 300 – 350 мин-1, что позволяет осуществить запуск двигателя.
Стартер типа DW фирмы Bosch имеет понижающий планетарный редуктор. Вал якоря вращается в самосмазывающихся втулках. Фланец стартера крепится к силовому агрегату болтами. Проверку функционирования тягового реле необходимо проводить в следующем порядке. Приготовить вспомогательные провода и снять стартер с силового агрегата.
Подать на клемму «50» напряжение +12 В от АБ, используя вспомогательный провод. Перемкнуть, вспомогательным проводом клеммы «50» и «30» стартера, шестерня привода должна резко пойти вперед.
Если тяговое реле не срабатывает, то снять его и заменить новым.
