BMW:

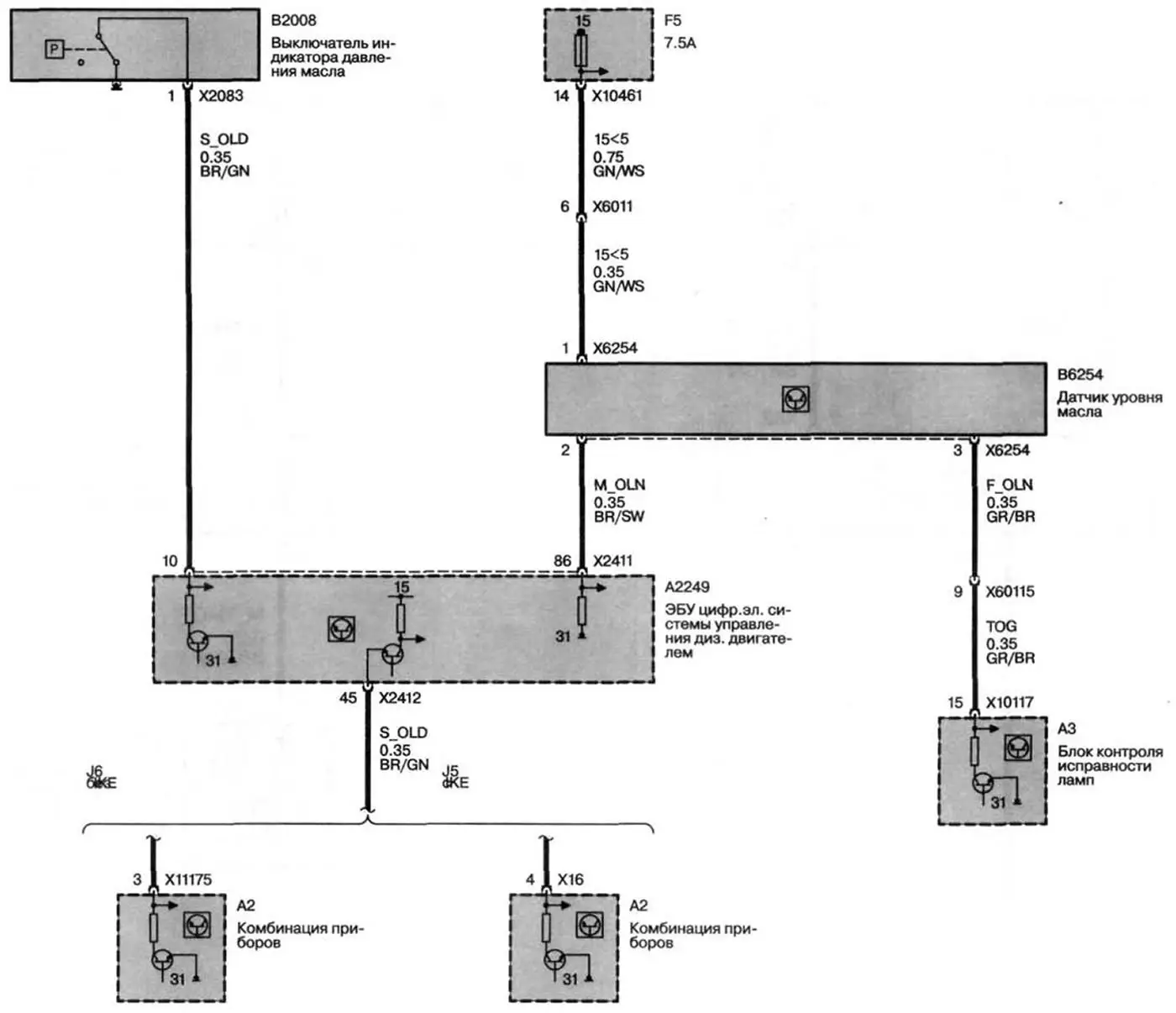

Электросхема системы смазки двигателя (дизель) [BMW X5 E53]

0

Система смазки двигателя (дизель)

Открыть большую картинку в новой вкладке »

Обозначения на электрических схемах и пояснения к схемам смотрите здесь →
